| Marka Adı: | DLX |
| Model Numarası: | Saf nikel |
| Adedi: | 5 kg |
| Fiyat: | USD 25-80 / kg (N4/N6/Ni200, qty dependent) |
| Ödeme Koşulları: | D/A,L/C,D/P,T/T,Western Union |
| Tedarik Yeteneği: | Ayda 500 ton |

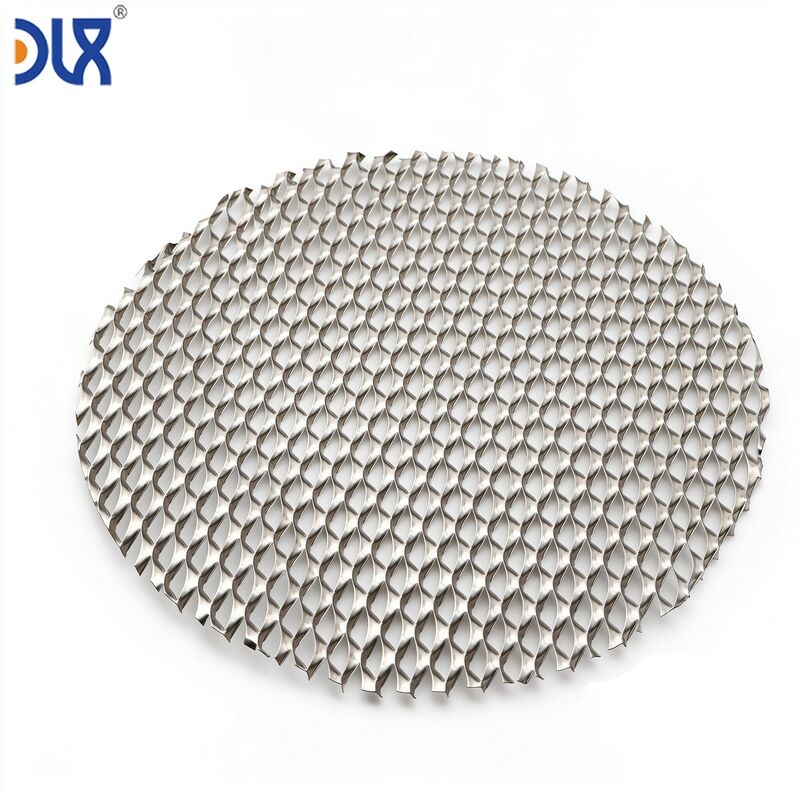

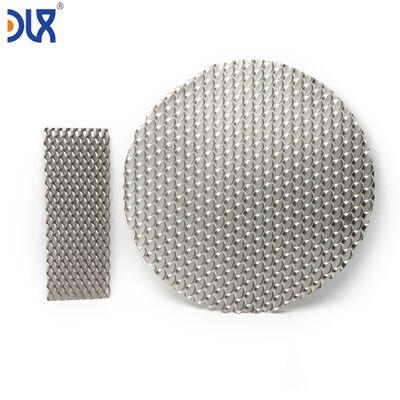

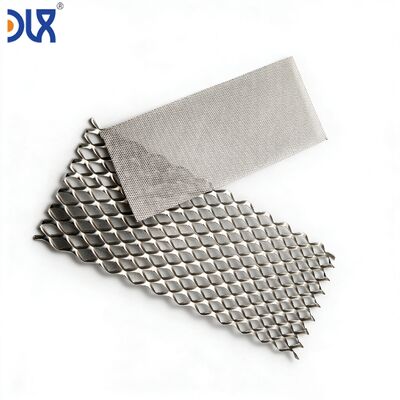

Düz bir ağ elektronları hareket ettirir. Bir dalgalanmış ağ elektronları, suyu ve gazı üç boyutta hareket ettirir. Changzhou DLX Alloy Co., Ltd., our pure nickel corrugated mesh takes a flat woven or expanded nickel substrate and forms it into a precise wave profile — creating parallel flow channels that guide water to the electrode surface and sweep product gas away from itPlaka başına yüzlerce dolara mal olan çift kutuplu plaka akış alanlarının aksine,dalgalanmış ağ, maliyetin bir kısmına aynı akış dağılım fonksiyonunu sağlar ve rastgele gaz salım yollarına dayanan düz ağın aksine, mühendislik dalgalanma geometri her metrekare santimetre elektrik alanı hem tatlı su ulaşımını hem de engelleri olmayan gaz çıkarımını sağlar.ve elektrolizör hücrenizin tasarımına uygun olarak üretilen substrat türü.
2 A/cm2'de çalışan bir PEM elektrolizöründe, anot, aktif alanın her santimetre kare başına dakikada yaklaşık 12 mililitre oksijen üretir.Gözenekli taşıma katmanından, ve hücre dışına, tatlı suyun katalizöre ulaşmasını engellemeden. düz bir ağ, 2 boyutlu bir düzlem sunar: su ve gaz aynı düzlemde, aynı alan için rekabet eder.Akım yoğunluğunu sınırlayan kütle taşıma sınırlamaları oluşturmak.
Bir dalgalanmış ağ akışları iki işlevsel bölgeye ayırır: kanal vadileri suyu elektroda taşır ve kanal zirveleri gazın toplanması ve çıkması için baş alanı yaratır.Dalgalanma pitch, elektrot genişliğinin santimetre başına kaç paralel akış yolu olduğunu belirler.Gürültme yüksekliği, her bir akış kanalının çapraz kesim alanını belirler ve bu nedenle baloncuk birleşimi kanalı engellemeden önce maksimum gaz akış hızını belirler.Pitch ve yüksekliği akış alanı hidrolik tanımlar ve onlar çizimde belirtilen her iki parametreler.
| Parametreler | Neyi Kontrol Ediyor | Tipik Elektrolizör Aralığı | Değişim |
|---|---|---|---|
| Pitch (peak-to-peak aralık) | Birim genişliği başına paralel akış kanallarının sayısı | 20.08.0 mm | Daha küçük mesafe = daha fazla kanal = daha iyi su dağıtımı ancak daha yüksek basınç düşüşü. Daha büyük mesafe = daha az geniş kanal = daha düşük basınç düşüşü ancak kanallar arasında durgunluk bölgeleri potansiyeli. |
| Amplituda (tepe-vadi yüksekliği) | Kanal çapraz kesimi alanı, kanal başına maksimum gaz akış kapasitesini belirler. | 0.5 ¢3.0 mm | Daha yüksek amplituda = daha derin kanallar = yüksek akım yoğunluğunda daha iyi gaz çıkarma ancak daha yüksek ağ üzerinden hücre kalınlığı ve ohmik direnç artışı. |
| Profil şekli | Akış örneği, elektrot yüzeyinde laminar vs türbülent karıştırma | Sinüzoidal dalga, trapezoidal dalga, kare kanal | Sinüzoidal: pürüzsüz akış, en düşük basınç düşüşü. Trapezoidal: bitişik katmanla daha iyi temas için düz zirve. Kare: yüksek gaz üretim oranları için maksimum kanal hacmi. |

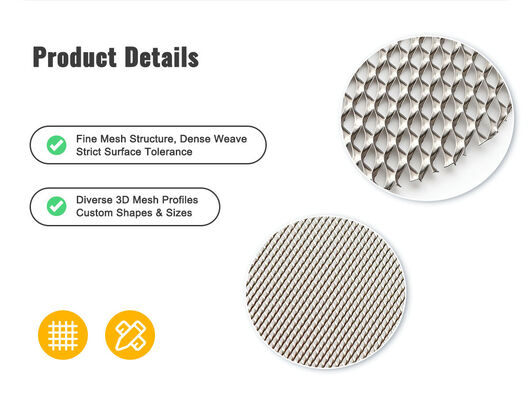

| Substrat ağ tipi | Yüzey alanı, elektrikli temas noktaları, ağın kendisinden su geçirgenliği | Dikiş (basit/dikiş/hollandaca) veya genişletilmiş metal | Dikiş altyapısı: elektrot teması için daha fazla yüzey alanı. Genişletilmiş altyapı: daha az temas direnci noktası, tekdüze sıkıştırma. |
| Substrat telin çapı veya iplik genişliği | Ağ düzleminin içindeki açık alan | Kablo: 0.10~0.40 mm; iplik: 0.4~0.8 mm | Daha ince tel = düzlük içi akış için daha fazla açık alan, ancak yığın sıkıştırma altında daha az mekanik sertlik. |
| Yığın pozisyonu | Yerine Koyduğu Ya Da Eklediği Bileşen | Neden Dalgalanmış Ağ |
|---|---|---|
| PEM anot akış alanı / difüzör | Akış kanalları olan işlenmiş titanyum bipolar plaka | Düz bipolar levha ile PTL arasında yerleştirilen dalgalanmış nikel ağı, işleme gerek kalmadan akış kanalları yaratır. |
| PEM katot difüzyonu | Sinterlenmiş titanyum filti veya karbon kağıdı GDL | Gürültülü ağ, hem gaz difüzyonunu hem de akış kanalını tek bir bileşende sağlar. Eşdeğer kalınlıkta sinterlenmiş filtenin daha yüksek açık alanı ∼ daha düşük gaz tarafı basınç düşüşü. |

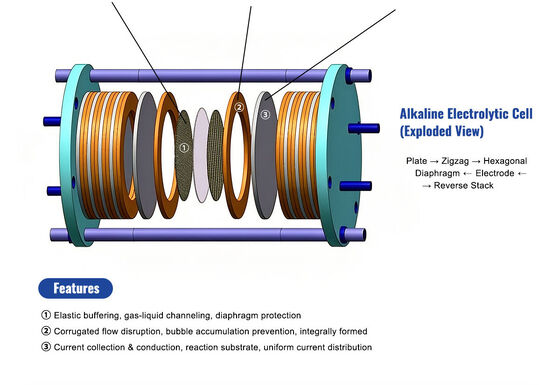

| Alkali sıfır boşluklu elektrot aralıklayıcı | Yassı dokuma ağı + ayrı aralık çerçevesi | Dalgalanma yüksekliği, elektrot boşluğunu belirler. Mesh aynı anda üç işlev yerine getirir: akım toplama, gaz-sıvı ayrımı ve boşluk kontrolü. |
| Bipolar plaka akış alanı (düşük maliyetli yığın tasarımı) | Tüm işlenmiş akış alanı plakaları | Düz nikel tabakası bipolar plaka + her iki tarafta da dalgalanmış ağ akış alanı = önemli ölçüde daha düşük üretim maliyetinde işlenmiş bir akış alanının işlevsel eşdeğeri.Bu, maliyetleri düşürme imkanı.. |
Çoğu dalgalanmış örgü şirketi örgüyü yapmazlar. düz örgüyü satın alır, dalgalanma makinesinden geçirir ve gönderirler. nikel tel kimyası, dokuma bütünlüğü,Bu durum onların kontrolü altında değil.Hücrenizin performansı partiden partiye değiştikçe ve kök nedenini ağla izlediğinizde, ağ tedarikçisinin kimseye söylemeden kablo kaynağını değiştirdiğini keşfediyorsunuz.Ve yeni telin 0'su var.Kalifikasyon partiden %2 daha fazla demir.
DLX'de zincir doğrusaldır ve şeffafdır.Bizim yuvarlama değirmen veya çizim hattı sizin düz örgü substrat haline gelen şerit veya tel üretirBizim dokuma dokuma makinemiz ya da genişletici basın düz bir ağ yapar.Ve bizim kontrol edilen atmosfer fırınımız, profil geometrisini kilitlemek ve oluşum gerginliklerini azaltmak için bitmiş dalgalanmış örgü ağını ısıtacak.Beş adım, bir tesis, bir kalite sistemi, bir sorumluluk noktası.
Kaynak: DLX Alaşım ürün kataloğu.
| Eleman (%) | N4 | N6 | Ni200 | Ni201 |
|---|---|---|---|---|
| Ni+Co | ≥ 99.9 | ≥ 99.5 | - Evet. | - Evet. |
| Ni | - Evet. | - Evet. | ≥ 99.2 | ≥ 99.0 |
| Fe | ≤0.04 | ≤0.1 | ≤0.4 | ≤0.4 |
| Cu | ≤0.015 | ≤0.1 | ≤0.25 | ≤0.25 |
| C | ≤0.01 | ≤0.1 | ≤0.15 | ≤0.02 |
| Evet. | ≤0.03 | ≤0.1 | ≤0.35 | ≤0.35 |
| M | ≤0.002 | ≤0.05 | ≤0.35 | ≤0.35 |
| S | ≤0.001 | ≤0.005 | ≤0.01 | ≤0.01 |
| Parametreler | Özellikleriniz | Yeteneklerimiz |
|---|---|---|
| Nikel sınıfı | N4, N6, Ni200, Ni201 | Kimya, onaylanmış sıcaklığa kilitlendi. |
| Substrat türü | Dikiş (sade, iplik, dut) veya genişletilmiş metal | İkisi de kendi şirketinde üretilmiştir |
| Tel çapı (doku) / iplik genişliği (genişletilmiş) | Çizimine göre. | Kablo 0,100,40 mm; iplik 0,40,8 mm |
| Dalgalama pitch | 20.08.0 mm ±0.1 mm | Özel şekillendirme rulo senin tonuna kesilmiş |
| Dalgalanma genişliği | 00,53.0 mm ±0,05 mm | Rol boşluğu hassasiyeti kontrol edilir |
| Profil şekli | Sinüzoidal veya trapezoidal | Diş profilini dalga şekline göre kes. |
| Yaprak boyutları | Hücre çerçevesine özel L * W | Gelgitleme sonrası kesim kanallar akış yönüne paralel hiza |
| Dalgalanma yönelimi | Gaz akış yönüne paralel kanallar | Çiziminizde belirtildiği gibi yönlendirilmiş. |
| Form sonrası işleme | Sıvılaştırılmış (standart) veya şekillendirilmiş | Sıkıştırma altında boyutsal istikrar için önerilen kızartılmış |
| Aşama | Denetim | Kabul kriterleri |
|---|---|---|
| Ingot kimyası | OES ¢ tam eleman analizi | - Fe ve Cu ppm seviyelerinde doğrulanmış. |
| Yassı ağ altyapısı | Kablo/diş boyutu, ağ sayısı veya LWD, kusurların görsel olarak belirlenmesi | Altyapı spesifikasyonuna göre, dalgalanmadan önce denetlenir. Kusurlu altyapı değer katmadan önce hurda edilir. |
| Dalgalanma geometri | Pitch: optik karşılaştırıcı ¥ 10 levha genişliğinde ölçüm. Amplituda: granit yüzeyinde gösterge göstergesi ¥ 5 levha çapında ölçüm. | Çizimden ±0,1 mm'lik bir mesafe. Çizimden ±0,05 mm'lik bir genişlik. Tolerans dışındaki levhalar atılır. |
| Anneal sonrası boyut sabitliği | Amplituda, kızdırıldıktan sonra yeniden ölçülür. Test sıkıştırması, nominal yüksekliğin% 80'ine kadar sıkıştırılmış, serbest bırakılmış, yüksekliği yeniden ölçülmüştür. Yay geri dönüşü% ≤ olmalıdır. | Sıkıştırmadan sonra% 5 içinde yüksekliği geri kazanmak. Sıkıştırma seti alan örgü, zamanla yığımda kanal yüksekliğini kaybedecektir. |
| Yaprak boyutları | L * W ± 0,5 mm. Kenarları incelemek. | Çizimdeki gibi, çürüksiz kenarlar ∙ bitişik katmanları delen keskin noktalar yok. |
| Belgelendirme | EN 10204 3.1 MTC + altyapı denetim raporu + dalgalanma geometri raporu + sıkıştırma sıçrama testi + uygunluk sertifikası | Nikel ingot'tan bitmiş dalgalanmış akış alanı ağına kadar tam izlenebilirlik. |
Üçüncü taraf denetimiSGS, BV veya TÜVElektrolizör OEM çizim değerlendirmesi için 5 sayfalık ücretsiz örnek.
| Yaprak koruması | Dalgalanmış levhalar dalgalanma kanallarıyla hizalandırılır. Çemberler yanındaki levhanın vadilerine yuva kurar ve aralarında tek bir asitsiz doku levhası bulunur.Bu, nakliye sırasında yığın yüksekliğinin kendi ağırlığı altında ezilmesini önlerSert destek tahtası arasına yığılmış, VCI filmiyle sarılmış ve mühürlenmiş. |
| Kutuya koyma | Flat-packed in plywood crate with internal foam-lined bracing that contacts the sheet edges, not the corrugated faces.Kapalı polietilen torba içindeki kurutucu paketleri. |
| Kimlik | Kalite, ingot ısı numarası, substrat türü, pitch * genişliği, profil şekli, levha boyutları, levha sayısı, DLX izlenebilirlik kodu. |
| Örnek MOQ | 5 sayfa ¢ electrolyzer OEM değerlendirmesi için ücretsiz. |
| Üretim MOQ | Çizim numarası başına 50 sayfa. İlk üretim siparişinde amortize edilen veya sipariş hacmine bağlı olarak ayrı olarak faturalandırılan şekillendirme rulo aletleri. |
| Önderi Zamanı | Mevcut aletler (altlık + amplitud kombinasyonu): 1 ′′2 haftalık deneme, 3 ′′4 haftalık üretim. Yeni şekillendirme rulo üretimi: aletler için 3 ′′4 hafta ekleyin. |
| Denizcilik | Deneme için hava (DHL, FedEx); üretim için deniz (FCL). |
| Ödeme | Deneme için T/T; üretim için T/T veya L/C görüşte. |
Hedef akım yoğunluğunuz ve hücre başına gaz üretimi oranınızla başlayın.Yüksek akım yoğunluğu daha fazla gaz çıkarma kapasitesini gerektirir amplitudunu artırmak veya kanal kesit alanı eklemek için pitch azaltmak. Akış modelleme (CFD) başlangıç parametrelerini yönlendirmelidir. Eğer bir CFD modeliniz yoksa, deneysel tek hücreli test için 2?? 3 tonluk/amplitud kombinasyonlarında örnek sayfalar sağlayabiliriz.Çoğu müşteri iki itere içinde optimal geometrisine ulaşıyor.
Standart, levha uzunluğuna paralel kanallardır. Bu, çoğu hücre tasarımında girişten çıkışa doğal akış yönüyle uyumludur.Çapraz akış için 45°), levhalar belirtilen açıda dalgalanmadan sonra kesilir. Kesilmiş kenarlar dalgalanma kanallarını ∼ açıda kesiyor. Bazı açık kanal uçları açıktır.Bu sizin tasarım için kabul edilebilir olup olmadığını veya şekillendirme rulo yönelim ayarlanması gerekir mi tartışabilirsiniz.
Toplam kalınlık (substrat kalınlığı + dalgalanma genişliği): 0,10 mm tel ve 0,5 mm genişliği olan dokuma altlığı için minimum yaklaşık 0,7 mm.Pratik minimum, substrat tel diametresi tarafından yönlendirilir. Tel, kırılmadan dalgalanma zirvelerindeki bükülmeye dayanmalıdır.Genişletilmiş metal substrat için, minimum toplam kalınlık yaklaşık 0,9 mm, 0,15 mm levha ve 0,6 mm genişliktir.
Hayır ¢ şekillendirme rulolarımız nikelin yüzeyindeki işaretlemeleri önlemek için cilalanmıştır.Form sonrası yalıtım, herhangi bir yüzey gerginliğini bükümden kurtarırBitmiş dalgalanmış ağın yüzey durumu düz altyapının yüzey durumuna eşdeğerdir. Eğer altyapı parlak kızartılmışsa dalgalanmış ağ parlak kızartılmıştır.
Evet. Genişletilmiş nikel ağı aynı şekillendirme işlemiyle dalgalandırılabilir. Ana fark, genişletilmiş ağı yönlü olmasıdır. Elmas kalıbının uzun ve kısa yol yönelimi vardır.Gelgitleme kanalları, şekillendirme ruloları boyunca maksimum mekanik bütünlük için LWD yönüyle hizalandırılmalıdır.Çizim incelemesi sırasında en uygun yönelimi doğrulayacağız.
