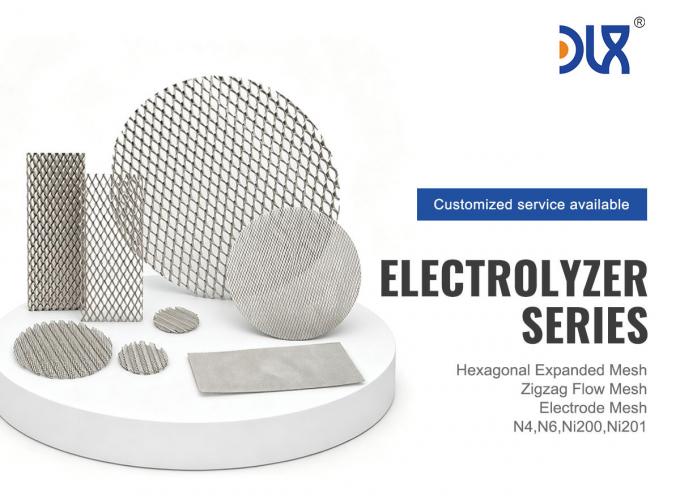

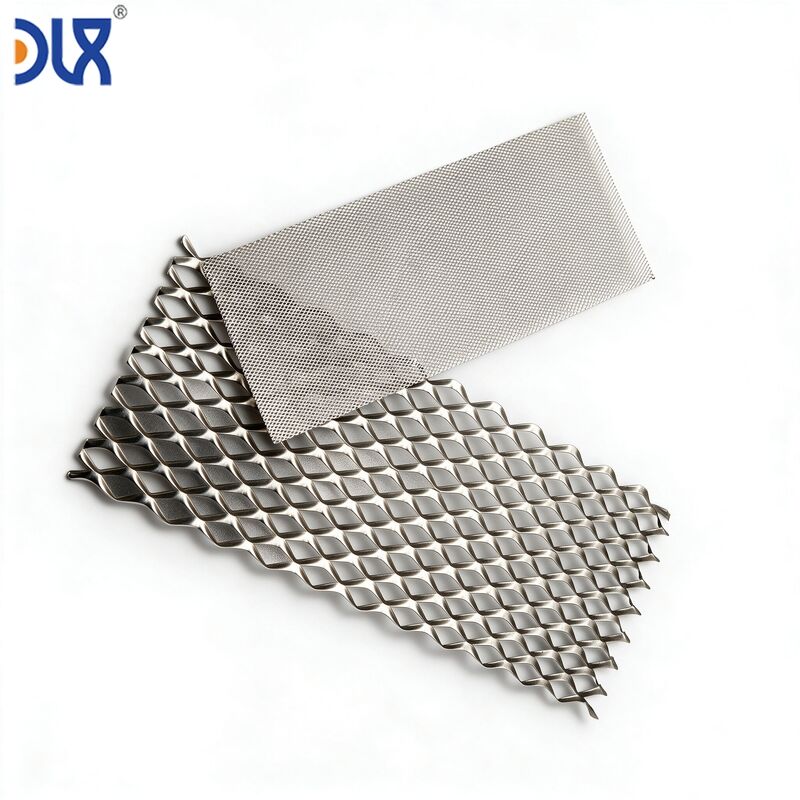

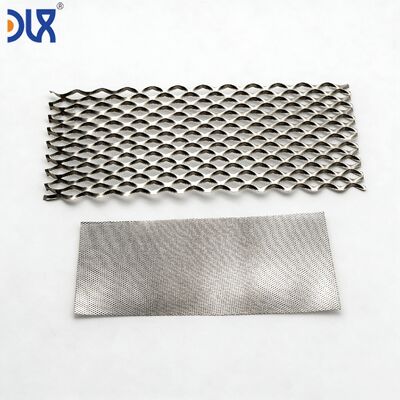

Saf Nikel Genişletilmiş Maş ️ PEM ve Alkali Elektrolizör Akış Alanları için Çiziminize göre Yapılmış

ISO9001 Fabrika Doğrusu|2002'den beri|N4/N6/Ni200|Resminize Uyum Verin|5 sayfalık ücretsiz numune

Elektrolizör hücrelerinin tasarımı özel, örgütleme özellikleri de IP'nin bir parçası.Changzhou DLX Alloy Co.., Ltd., saf nikel genişletilmiş örgü üretmek sizin teknik çizim ̇ standart katalogumuza değil.Kenar durumu, yüzey kabalığı, düzlük toleransı, ve genişleme sonrası ısı tedavisi tüm baskı değerlerine uymak için üretilir.Kendi değirmenimizde kalınlığına kadar yapıştırın., LWD ve iplik geometrisine göre kes ve ger, sertlik özelliklerine göre kaynat ve kabul kriterlerine göre incele.Bu, elektrot bileşenleri için sözleşme üretimi, raf dışı ağ satışları değil..

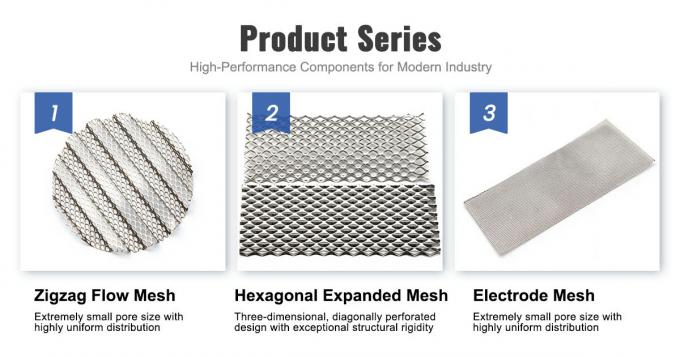

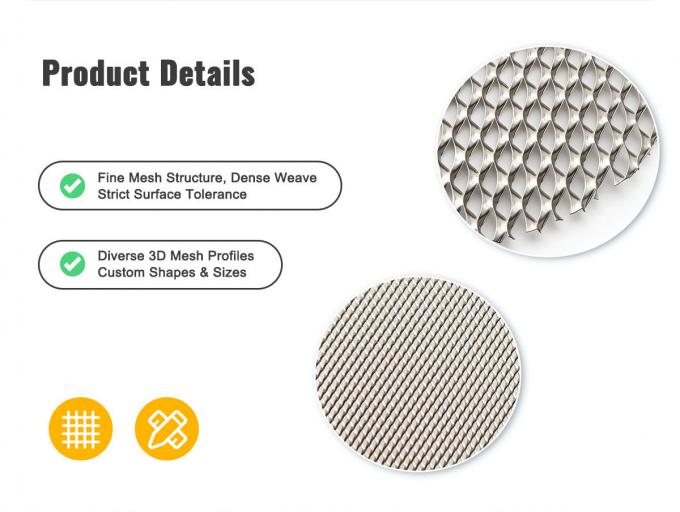

Genişletilmiş ağ, genişletilmiş basıncımızın karakteristik bir yüzeyine sahip olmasını sağlar.Bu genişletilmiş yüzey idealdir. Katalisör yapışması için geometrik yüzey alanını arttırır.Diğerleri için, katalizör kullanımını azaltan kaplama kalınlığı değişimi yaratır. Çiziminizde seçebileceğiniz dört yüzey koşulunu sunuyoruz:

• Çiziminiz, işlemiz ∙ Yer değiştirme yok, eşdeğer yokÇiziminiz 0,25 mm kalınlığında, 0,6 mm genişliğinde ve 3,5 mm LWD'de %45 açık alanda yapıldığında, tam olarak bunu yapıyoruz."Yeterince yakın" teklif etmiyoruz ve hücre tasarımını ayarlamanızı öneririz.Araçlarımızı ve işlemlerimizi tasarımınıza göre ayarlıyoruz.
• Kimya, onaylanmış sıcaklığa kilitlendi.Çizimde belirtilen sınıfınız ve kimyasal aralığınız elektro-kimyasal testlerinizle kalifiye edildikten sonra, üretiminiz için belirli bir nikel ingot ısısını ayırıyoruz.Aynı erime kimyası siparişinizdeki her levha boyunca geçer.Elektrodun aşırı potansiyeli sürüklenmiyor çünkü nikel kimyamız sürüklenmiyor.
• Her parametre kontrol edildi, her sayfa izlenebilir.LWD, SWD, iplik genişliği, açık alan, kalınlık, düzlük, boyutlar, kenar durumu, çizim gereksinimlerinize göre sayfa başına veya örnekleme planına göre ölçüldü ve kaydedildi.Müşteriniz ağ tedarikçi yeterlilik kayıtlarınızı denetlediğinde, veriler mevcut ve belge zinciri tamamlanmıştır.
• Ölçek hazır aynı ölçek seti sizin 50 sayfalık deneme sipariş yapmak 5000 sayfalık üretim sipariş yapar Yeni bir tesis için işlem göçü yok. Yeni bir alet niteliği yok.Hiçbir "üretim parti farklı bir fabrikadan geldi ve farklı performans" konuşma yığın mühendislik ekibinizle.
• Elektrolizör konuşuyoruz sadece genişletilmiş metal değil.%55'lik açık alanı belirlediğinizde, çünkü CFD modeliniz kabarcık salınımının 400 mA/cm2'nin üzerindeki sınırlayıcı faktör haline geldiğini gösterir, nedenini anlıyoruz.Büyükleştirme altında kenar durumu denetimi istediğinizde çünkü bir burr tüm ağ sipariş daha fazla maliyetli bir zar kesmek olabilirBu elektrot bileşenleri imalatı, genel genişletilmiş metal tedarik değil.
• Demir kirliliği yok ️ ingot'tan elektroda- Erime, yuvarlama, kesme ve genişletme ekipmanlarımız nikel alaşımlarına adanmıştır.Ölüm sonrası SEM-EDS analizinde 101000 saat çalıştırılan elektrot yüzeyde demir zenginliği göstermez, yani tasarıma göre, şans eseri değil.

2019 yılında, bir Avrupa PEM elektrolizör üreticisi, genişletilmiş bir nikel ağı için bize 3 sayfalık bir teknik çizim gönderdi.parlak, kızartılmış, düzlük 100 mm başına 0,15 mm, Ra 0,4 ∼ 0,8 μm, hücre çerçevesine kadar levha boyutları, burr-free kenarları.Bu ağı boyut spesifikasyonlarını karşılayan ama nikel kimyasını veya yüzey demir kirliliğini kontrol edemeyen genel genişletilmiş metal tedarikçisinden satın alıyorlardı.Her partiye giriş denetimi gerekliydi ve partilerin yaklaşık% 15'i kaplama işlemi niteliği sırasında bulunan yüzey kirliliği nedeniyle reddedildi.

Çizime baktık ve fark ettik: Nikel kimyasını zaten kendi ingotumuzdan kontrol ediyoruz. 0,20 ± 0,01 mm'den daha sıkı kalınlık toleranslarına kadar soğukta yuvarlıyoruz.Zaten kontrol altındaki atmosferde parlaklık için ısıtıyoruz.Bu yüzden bir taneye yatırım yaptık. ekipman montajından müşterinin çizimindeki ilk makale onayına kadar altı ay sürdü.Gelen reddedilme oranları %15'ten sıfıra düştü.Bu müşteri bugün de bizden satın alıyor, şimdi 2019'daki ihtiyacının beş katı üretim hacmiyle.

Bizim işimiz bu, örgü satmak değil, çiziminizle elektrotunuz arasındaki sorunu çözmek.

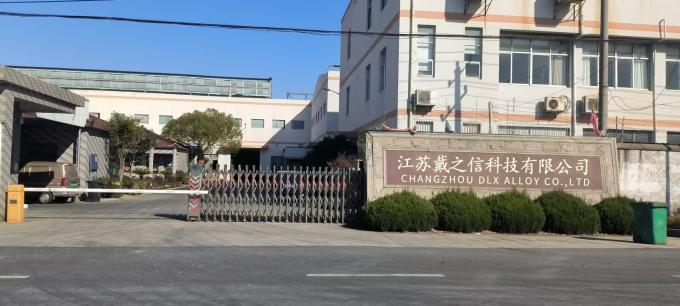

• 12,000 m2 tesis• Entegre nikel erime, soğuk valereleme, kesme, genişleme, kızartma, düzleştirme ve denetim.
• 2019'dan beri çizime alışıkLWD 1.56.0 mm, iplik 0.41.2 mm, açık alan 3065%, levha kalınlığı 0.150.50 mm.
• ISO9001 tam erimiş-makaya izlenebilirliği ileSGS akreditasyonlu; BV ve TÜV denetimi mevcut. İlk ürün denetimiyle standart olarak çizim kontrollü üretim.

Kaynak: DLX Alaşım ürün kataloğu. Kimyasal sertifikalı ingot'tan bitmiş ağ'a kadar çizim gereksinimlerinize göre.

Üçüncü taraf denetimiSGS, BV veya TÜVHer sevkiyatta tam belgelendirme paketiyle çizim kontrolü ile üretimi.

Çizim için hangi dosya biçimine ihtiyacınız var?

İlk inceleme için PDF tercih edilir. DXF veya DWG, ağ geometrisinin karmaşık olması veya standart genişletilmiş elmas deseninin ötesinde özellikler içermesi durumunda alet tasarımı için tercih edilir.Standart genişletilmiş göz özellikleri içinÇizimde bir boyut tablosu yeterlidir. Elmas geometrisinin 3 boyutlu bir modeline ihtiyacımız yok.

Ya üretim sırasında fiziksel olarak imkansız olan bir çizim parametresi keşfedersek?

Bu, tipik olarak iplik genişliği ve LWD bağımsız olarak belirlendiğinde ve kombinasyon belirtilen levha kalınlığında genişletici aletlerle elde edilemediğinde gerçekleşir.Mühendislik ekibimiz çizim incelemesi sırasında çatışmayı işaretliyor (Adım 1)Herhangi bir metal kesilmeden önce, en yakın elde edilebilir kombinasyonu ve kısıtlamanın açıklamasını öneririz.Çizimi ayarlamak veya deneme değerlendirmesi için elde edilebilir kombinasyon ile devam edip etmeyeceğine karar verir.

100 mm'ye 0,2 mm'den daha sıkı bir düzlük toleransına sahip olabilir misiniz?

0,20 mm ve daha büyük bir levha kalınlığı için, 100 mm'ye 0,15 mm'lik bir artı yalıtım düzleştirme ile elde edilebilir.Ağ gittikçe esnekleşir ve düzlük ölçüm doğruluğu yeteneğimiz yerine sınırlayıcı bir faktör haline gelirBize hedef toleransınız ve levha kalınlığınız ile iletişime geçin.

Çizim düzeltmelerini nasıl yaparsın?

Her çizim revizyonu, önceki revizyona karşı bir revizyona yol açar. Değişiklik levha boyutları ile sınırlıysa, yeniden aletleme gerekmez. Yeni boyut kesim aşamasında uygulanır.Eğer LWD, SWD veya iplik genişliği değişikliği, yeni aletler gerekebilir.Tekrar niteliklilik gereksinimi) gözden geçirilmiş çizimi aldıktan sonraki 48 saat içindeDeğişiklik tarihinden sonraki tüm üretim yeni revizyona üretilir. Önceki revizyona doküman kontrol sistemimizde arşivlenir.

ISO9001'in ötesinde OEM özel kalite gereksinimlerini kabul ediyor musunuz?

Eğer tedarikçi kalitesi kılavuzunuz standart paketimizin ötesinde özel kontrol noktaları, ölçüm yöntemleri, örnekleme planları veya belge biçimleri gerektiriyorsa,Onları eğitim sırasında üretim sürecine dahil ediyoruz.Mevcut müşterilerden örnekler: AS9102 İlk Madde Denetim biçimi, PPAP Seviye 3 belgeleri, müşteriye özel AQL örnekleme tabloları,ve müşteri tarafından tanımlanan formatta seri düzeyinde analiz sertifikasıÇiziminizle birlikte tedarikçi kalite gereksinimlerinizi sağlayın. Çizim incelemesi sırasında uyum kapsamını doğrulayacağız.
