| Marka Adı: | DLX |
| Model Numarası: | Nikel Kılcal Boru |
| Adedi: | 5 kg |
| Ödeme Koşulları: | L/C,D/A,D/P,T/T,Western Union |

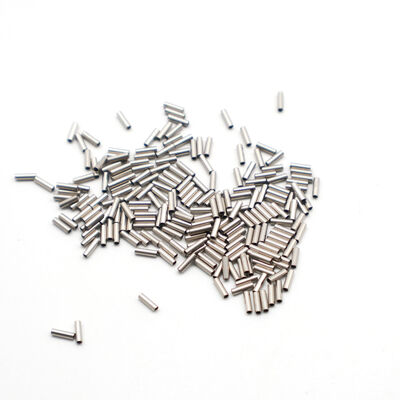

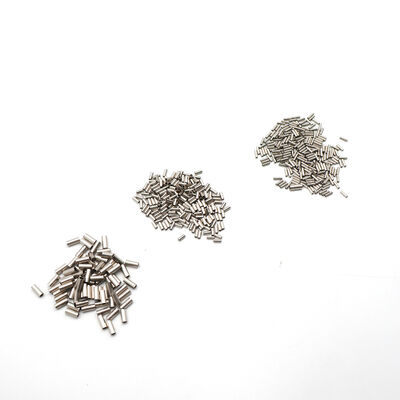

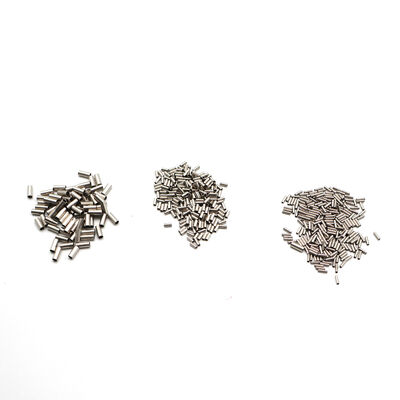

90-120 HB'de genel amaçlı bir nikel kılcal, alet havası ve düşük basınçlı kimyasal dozajı için çalışır. Boru duvarının H₂S ve CO₂ ile doyurulmuş üretilmiş suya daldırıldığında 150°C'de patlama basıncına direnmesi gereken bir deniz altı kuyu başındaki 5.000 psi'lik bir hidrolik kontrol hattı için çalışmaz. Bu koşullar için DLX, yüzen bir mandrel üzerindeki delinmiş oyuklardan soğuk çekilmiş nikel kılcal boru sağlar; uzunlamasına kaynak yok, füzyon bölgesi yok, zayıf düzlem yok. Dikişsiz nikel ısı eşanjörü ve kondenser borusu için ASTM B163 ve ASME SB-163'e göre üretilmiştir; ısı başına tam EN 10204 3.1 MTC ve SGS üçüncü taraf doğrulaması mevcuttur. Bu, laboratuvar gaz kromatografisi için gönderdiğimiz kapiler ile aynı değil. Petrol sahası hizmeti için özel olarak üretilmiştir: hidrolik çalıştırma hatları, kimyasal enjeksiyon kılcal damarları, kuyu içi basınç algılama kanalları ve sızıntının bir yeniden kalibrasyon değil güvenlik olayı olduğu üst taraftaki alet boruları.
| Parametre | Menzil | Hoşgörü |
|---|---|---|
| Dış Çap (OD) | 1,0 – 20mm | ±0,05 mm |
| Duvar Kalınlığı | 0,15 – 2,5 mm | ±%8 çevresel değişim maks. |
| Uzunluk (Düz) | 6 m'ye kadar | Kesme toleransı ±2 mm |
| Uzunluk (sarmal) | 2.000 m'ye kadar (ince duvar ≤ 3 mm dış çap) | Sürekli tek uzunluk, yörünge kaynağı yok |
| Teslimat Durumu | Soğuk çekilmiş; istek üzerine tavlanmış (90–120 HB) veya çekilmiş temperli | |
| Geçerli Standartlar | ASTM B163 / ASME SB-163 (dikişsiz nikel tüp); Referans için ASTM B161, B725 | |
Talep üzerine standart aralığın dışında özel OD * duvar kombinasyonları. Duvar kalınlığı onayı için talep sırasında MAWP'yi belirtin.
| Mülk | Dikişsiz (Soğuk Çekilmiş) | Kaynaklı (Boyuna Dikiş) |
|---|---|---|
| Eşit Duvarda Patlama Basıncı | Hesaplananın %100'ü — dikişte azalma yok | Değer kaybı %15–25 — kaynak bağlantısı verimlilik faktörü 0,75–0,85* |
| Ekşi Servis (H₂S) | SSC duyarlılığı yok — homojen mikro yapı | Kaynak HAZ, NACE MR0175'e göre tercihli SSC başlatma alanıdır |
| Döngüsel Basınç Yorgunluğu | Çatlakların yayılmasına neden olacak mikro yapısal süreksizlik yok | Kaynak füzyon hattı birincil yorulma çatlağı başlangıç bölgesidir |
| Duvar Düzgünlüğü (360°) | ±%8 — yüzer mandrel ile kontrol edilir | ±%15 — kaynak dikişi lokalize kalın nokta oluşturur; HAZ daha ince olabilir |
| Metre Başına Maliyet | %20-40 prim — daha fazla çizim geçişi | Daha düşük — sürekli şerit oluşturma, daha yüksek verim |
| Petrol ve Gaz Uyumluluğu | HPHT kontrol hatları, deniz altı göbekleri, ekşi servis | Düşük basınçlı kullanım havası, kritik olmayan kanal |
| Dış Çap (mm) | Duvar (mm) | Hesaplanan Patlama (MPa) | Hesaplanan Patlama (psi) | 4:1 SF'de MAWP (MPa) |
|---|---|---|---|---|
| 3.0 | 0,50 | 57 | 8.220 | 14.2 |
| 3.0 | 0,75 | 85 | 12.330 | 21.3 |
| 6.0 | 0,50 | 28 | 4.110 | 7.1 |
| 6.0 | 1.00 | 57 | 8.220 | 14.2 |
| 10.0 | 1.00 | 34 | 4.930 | 8.5 |
| 10.0 | 1.50 | 51 | 7.400 | 12.8 |
| 12.0 | 2.00 | 57 | 8.220 | 14.2 |
Barlow formülüne göre hesaplanır: P = (2 * S * t) / D burada S = 170 MPa (akma dayanımı, tavlanmış Ni200). Talep üzerine 1,5* MAWP'ye kadar hidrostatik dayanıklılık testi mevcuttur. Eşdeğer dış çap değerinde daha yüksek MAWP gerektiren uygulamalar için, kalınlaştırılmış duvarı belirtin veya soruşturma sırasında maksimum servis basıncını onaylayın.
| Çevre | Durum | Ni200 | 316L Paslanmaz |
|---|---|---|---|
| H₂S (Ekşi Gaz) | ≤ 1 psi kısmi basınç, ≤ 150°C | SSC yok — NACE MR0175 tanımına göre bağışıklık | HAZ'da SSC'ye duyarlı - kaynak sonrası ısıl işlem gerektirir |
| CO₂ (Tatlı Korozyon) | Çözünmüş CO₂, pH 4–5, ≤ 100°C | Korozyon oranı < 0,01 mm/yıl | 0,1–0,5 mm/yıl — kaynaklarda çukurlaşma riski |
| Klorür SCC | > 1.000 ppm Cl⁻, > 60°C | Bağışıklık — saf nikelde klorür SCC mekanizması yok | 60°C'nin üzerindeki sıcaklıklara duyarlı - özellikle kaynaklarda ve soğuk işlenmiş alanlarda |
| Üretilen Su | 50.000–200.000 ppm TDS, 80–150°C | Genel korozyon < 0,02 mm/yıl | Çukurlaşma ve çatlak korozyonu — engellenmeden tavsiye edilmez |
| Standart | Başlık | Nikel Kılcal Damarla İlgisi |
|---|---|---|
| ASTM B163 | Dikişsiz Nikel ve Nikel Alaşımlı Kondenser ve Isı Eşanjör Boruları | Birincil standart — basınç sınırı ve ısı transfer hizmeti için dikişsiz nikel kılcal boruyu doğrudan yönetir. Bu, petrol ve gaz kılcal damarları için doğru standarttır. |
| ASME SB-163 | Dikişsiz Nikel ve Nikel Alaşımlı Kondenser ve Isı Eşanjör Boruları (ASME Kazan ve Basınçlı Kap Kod Sürümü) | ASTM B163'ün basınçlı kap kodu eşdeğeri. Kapiler ASME Bölüm VIII veya B31.3 basınç sisteminin parçası olduğunda gereklidir. |
| ASTM B161 | Nikel Dikişsiz Boru ve Tüp | Daha büyük çaplı, daha ağır duvarlı dikişsiz nikel borular için geçerlidir. Kılcal boyutlar küçük çaplı boru boyutuna yaklaştığında referans. |
| ASTM B725 | Kaynaklı Nikel ve Nikel-Bakır Alaşımlı Boru | Kaynaklı alternatif için referans standardı. DLX kılcal damarı kusursuzdur ve bu standardın bütünlük gereksinimlerini aşmaktadır. |
| NACE MR0175 / ISO 15156 | Petrol ve Gaz Üretiminde H₂S İçeren Ortamlarda Kullanıma Yönelik Malzemeler | Nikel 200 (UNS N02200), çevresel çatlama hassasiyeti olmaksızın ekşi hizmet için kabul edilebilir olarak listelenmiştir. |
ASTM B163 dikişsiz nikel kılcal boru için doğru ve doğrudan uygulanabilir standarttır. ASTM A240 (paslanmaz çelik levha) ve ASTM A182 (dövme çelik bağlantı parçaları), nikel kılcal boruya uygulanamaz; tamamen farklı malzeme ailelerini ve ürün formlarını yönetirler. DLX, her sevkiyatta B163 kimya ve mekanik özellik sınırlarına göre sertifika verir.
| Seviye | Ni İçeriği | Petrol ve Gaz Uygulamasına Uygun | Referans Fiyat (FOB, USD/kg) |
|---|---|---|---|
| Ni200 | ≥ %99,6 | Standart — hidrolik kontrol hatları, kimyasal enjeksiyon, üst taraftaki alet boruları | 62 – 70 |
| Ni201 | ≥ %99,0 (C≤ %0,02) | Yüksek sıcaklık — kuyu içi sensör kanalları, buhar izleme, 315°C'nin üzerindeki alev pilot hatları | 66 – 75 |
| N4 | ≥ %99,9 (Ni+Co) | Kritik hizmet — deniz altı kuyu başı kontrol hatları, H₂S açısından zengin ekşi gaz ortamları | 82 – 92 |
| N6 | ≥ %99,5 (Ni+Co) | Genel hizmet - pnömatik kontrol hatları, kritik olmayan alet havası, koruyucu boru | 52 – 60 |
Fiyatlar FOB Şangay, 5–500 kg siparişler. Yıllık sözleşmeler için toplu fiyatlandırma. Adedi: 5 kg. Talep üzerine SGS üçüncü taraf denetimi mevcuttur. Standart teslimat 7-25 iş günü.
| Öğe | N4 | N6 | Ni200 | Ni201 |
|---|---|---|---|---|
| Ni+Co | ≥ %99,9 | ≥ %99,5 | — | — |
| Ni | — | — | ≥ %99,2 | ≥ %99,0 |
| Cu | ≤ 0,015 | ≤ 0,10 | ≤ 0,25 | ≤ 0,25 |
| Si | ≤ 0,03 | ≤ 0,10 | ≤ 0,35 | ≤ 0,35 |
| Mn | ≤ 0,002 | ≤ 0,05 | ≤ 0,35 | ≤ 0,35 |
| C | ≤ 0,01 | ≤ 0,10 | ≤ 0,15 | ≤ 0,02 |
| Mg | ≤ 0,01 | ≤ 0,10 | — | — |
| S | ≤ 0,001 | ≤ 0,005 | ≤ 0,01 | ≤ 0,01 |
| P | ≤ 0,001 | ≤ 0,002 | — | — |
| Fe | ≤ 0,04 | ≤ 0,10 | ≤ 0,40 | ≤ 0,40 |
Kaynak: DLX Alloy ürün kataloğu. EN 10204 3.1 MTC, her sevkiyatta tam bileşimle birlikte yer alır. SGS üçüncü taraf doğrulaması mevcuttur.
| Mülk | Değer | Birim |
|---|---|---|
| Çekme Dayanımı (Rm) | ≥ 462 | MPa |
| Uzama (A5) | ≥ 35 | % |
| Sertlik | 90 – 120 | HB (tavlanmış) |
| Sertlik Modülü (Kesme Modülü) | ~ 76 | GPa (KN/mm²) |
| Yoğunluk | 8.89 | g/cm³ |
| Erime Noktası | 1435 – 1446 | °C |
| Curie Sıcaklığı | 358 | °C |
| Maksimum Servis Sıcaklığı | 600 | °C |
| Elektriksel Direnç (20°C) | 0,096 * 10⁻⁶ | Ω·m |
| Isı İletkenliği | 70.2 | W/m·K |
| CTE (20–100°C) | 13,3 * 10⁻⁶ | m/m·°C |
| Özgül Isı | 456 | J/kg·°C |
| Boru İnşaatı | Dikişsiz - mandrel üzerine soğuk çekilmiş, uzunlamasına kaynak yok | |
| Malzeme Standardı | ASTM B163 / ASME SB-163; NACE MR0175 referansı | |
Kaynak: DLX Alloy ürün kataloğu. Yayınlanan nikel fiziksel özellik verilerinden Curie sıcaklığı 358°C. Her gönderide EN 10204 3.1 MTC.
| Parametre | Standart Aralık | Notlar |
|---|---|---|
| Notlar | Ni200, Ni201, N4, N6 | Deniz suyu hizmeti için Monel mevcut |
| Yapı | Sorunsuz, soğuk çekilmiş | Boyuna kaynak yok — HPHT sınıfı |
| Dış Çap Aralığı | 1,0 – 20mm | ±0,05 mm tolerans |
| Duvar Kalınlığı | 0,15 – 2,5 mm | Duvar hesaplama onayı için MAWP'yi belirtin |
| Uzunluk | 6 m'ye kadar düz; 2.000 m'ye kadar sarmal | İnce duvar ≤ 3 mm OD için sarmal |
| Standartlar | ASTM B163 / ASME SB-163; NACE MR0175 | Isı başına tam malzeme sertifikası |
| Üçüncü Taraf Testleri | SGS kabul edildi | Soruşturma sırasında düzenleyin |
| Adedi | 5 kg | Basınç kalifikasyonu için örnek mevcut |
Teslimat:7-25 iş günü. Hızlandırılmış servis mevcuttur. Hava taşımacılığı < 30 kg; Toplu olarak deniz taşımacılığı. Kalkış: Şangay.
Changzhou DLX Alloy Co., Ltd., dikişsiz nikel kılcal damarını ASTM B163 ve ASME SB-163'e göre sertifikalandırmıştır; bu standartların geçerli olduğu için değil, basınç sınırı ve ısı transferi hizmeti için dikişsiz nikel boruyu gerçekte yöneten standartlar oldukları için. Petrol ve gaz tedarik mühendisleri ve üçüncü taraf müfettişler B163 (nikel tüp) ile A240 (paslanmaz plaka) arasındaki farkı biliyorlar. 2002 yılından bu yana, Changzhou'daki 12.000 m²'lik yalnızca nikel tesisimiz, deniz altı hidrolik kontrol hatlarından kıyıdaki rafineri alet borularına kadar yukarı, orta ve aşağı yöndeki petrol ve gaz uygulamaları için dikişsiz nikel boru üretmektedir. ISO9001 sertifikalı, aylık 500 ton kapasiteli, 40'tan fazla ülkede enerji sektörü müşterilerine hizmet veriyor. Her gönderi, ölçülen kimya ve mekanik özelliklerin ASTM B163 spesifikasyon limitlerine göre belgelendiği ısıya özel EN 10204 3.1 MTC'yi içerir.
ASTM B163 dikişsiz nikel ve nikel alaşımlı kondansatör ve ısı eşanjör borularını yönetir; bu, herhangi bir basınç sınırı veya ısı transferi uygulamasında nikel kılcal için doğru standarttır. ASTM A240, boruyu veya nikeli değil, paslanmaz çelik levhayı, levhayı ve şeridi yönetir. ASTM A182, kılcal boruyu ve nikeli değil, dövme alaşımlı çelik boru flanşlarını ve bağlantı parçalarını yönetir. Nikel kılcal üründe A240 veya A182'nin belirtilmesi malzeme spesifikasyonu hatasıdır. DLX, her sevkiyatta ısıtma başına B163 sertifikasına sahiptir.
Evet. Nikel 200 (UNS N02200), çevresel çatlama hassasiyeti olmaksızın NACE MR0175/ISO 15156 uyarınca ekşi servis için kabul edilebilir olarak listelenmiştir. Sülfür stres çatlamasına maruz kalmaz ve tipik kuyu başı kısmi basınçlarında hidrojen gevrekleşmesine karşı direnç gösterir. H₂S'nin 1 psi'nin üzerinde olduğu ve sıcaklıkların 150°C'nin üzerinde olduğu son derece agresif asitli gaz ortamları için, N4 sınıfı (%99,9 Ni) veya Monel 400 kılcal önerilir. Malzeme tavsiyesi için H₂S konsantrasyonunu ve çalışma koşullarını belirtin.
Patlama basıncı Barlow formülünü takip eder: P = (2 * S * t) / D. Tavlanmış Ni200 için (S ≈ 170 MPa verim), 6 mm OD * 1 mm duvar kılcal damarı yaklaşık 57 MPa (8.220 psi) patlama ve 4:1 güvenlik faktöründe önerilen 14,2 MPa MAWP sağlar. Yaygın dış çap/duvar kombinasyonları için yukarıdaki Patlama Basıncı Referans Tablosuna bakın. Duvar kalınlığı onayı için hedef MAWP'nizi sorgu sırasında sağlayın.
Evet. SGS'nin üçüncü taraf denetimi, Changzhou tesisimizde kabul edilir ve düzenlenir. Denetçi malzeme tanımlama, boyut doğrulama, numune alma ve mekanik testlere tanıklık eder. BV, TÜV ve DNV de uygun olabilir; sipariş verirken onaylayın. Denetim raporu nakliye belgelerinize dahildir.
Evet. İnce duvarlı kılcal borular için (≤ 3 mm dış çap, duvar ≤ 0,5 mm), yörünge kaynağı olmadan tek bir sürekli uzunluk olarak çizilmiş, makara başına 500–2.000 metrelik sürekli sarmal uzunluklar sağlıyoruz. Talep sırasında gerekli sürekli uzunluğu, dış çapı, duvarı ve teslimat durumunu belirtin. Fizibiliteyi ve biriktirme kapasitesini 24 saat içinde onaylıyoruz.
