5s
+1
Submission successful!
|
| Marka Adı: | DLX |
| Model Numarası: | Saf nikel metal |
| Adedi: | 15kg |
| Ödeme Koşulları: | L/C,T/T,Western Union |
| Tedarik Yeteneği: | Ayda 500 ton |

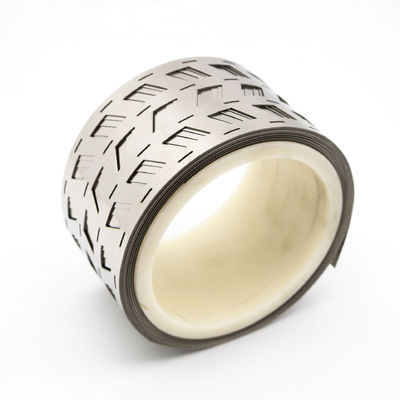

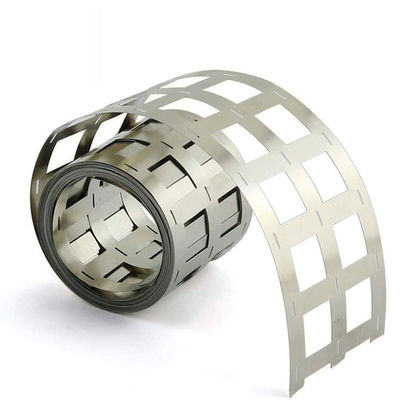

Montajta mükemmel görünen bir tablet aylarca tuzlu havada kalınca pasifleştirme filmini kaybedebilir.Elektrolit buharı veya kondansiyon döngüsü ️ kaynak hattı önce paslanır, temas direnci yükselir ve paket impedansı spesifikasyonun dışına çıkar. Çözüm daha kalın bir kaplama değildir; buna ihtiyacı olmayan basit bir metaldir.Bu yüksek saflıklı nikel şeridi (N6/Ni201/Ni200/N4) sabit bir, kendi kendine iyileşen pasif film, batarya derecesi toleranslarına göre kesilmiş ve bobine göre doğrulanmış, böylece 18650 paketleri sıcaklık ve nem döngüsünde impedanslarını istikrarlı tutar.
| Boyut | Aralık | Dayanıklılık |
|---|---|---|
| Kalınlığı | 0.05 ∼0.5 mm | ±0,01 mm (≤0,2 mm) / ±0,02 mm (>0,2 mm) |
| Genişliği | 5 ′′200 mm | ±0,10 mm |
| Burr yüksekliği (yarık kenar) | - Evet. | ≤0,03 mm |
| Camber | - Evet. | ≤1 mm / m |
| Bobin ağırlığı | 10500 kg | Bobine başına |
Nikeldeki korozyon, kirliliklerin (Fe, Cu, Mn) tahıl sınırlarında ayrıldığı ve delik açma başlangıç yerleri haline gelen mikro-galvanik hücreler oluşturduğu yerden başlar.Daha yüksek baz saflığı, daha az kusur yeri ve daha eşit bir pasif film anlamına gelir..
| Sınıf | Ni+Co | Temel kirlilikler (Fe / Cu / C) | Korozyon davranışları |
|---|---|---|---|
| N4 (NP1) | ≥ 99,9% | Fe ≤0,04 / Cu ≤0,015 / C ≤0.01 | En az başlangıç noktası ️ aşırı koroziv görev için |
| N6 (NP2) | ≥99.5% | Fe ≤0,10 / Cu ≤0,10 / C ≤0.10 | Dengeli maliyet ve korozyon direnci ¢ pil tab iş atı |
| Ni201 | ≥99.0% | C ≤0,02 (düşük karbon) | Saldırma bölgesi granüler saldırılara karşı bağışık kalır. |
| Ni200 | ≥99.2% | C ≤0.15 | Daha yüksek karbon; kaynaklı, kuru servis durumunda duyarlılaşma riski |
Elektrolit veya nemli döngüye maruz kalan pil tabları için, N6 ve Ni201, öngörülebilir bir maliyetle korozyona dayanıklı bir temel metalin güvenilirliğini verir.
| Hizmet ortamı | Saldırı modu | En iyi not | Not: |
|---|---|---|---|
| Alkali elektrolit (KOH, Ni-MH hücreleri) | Alkalin saldırı + kaynak bölgesi granüler arası | Ni201 | Düşük karbonlu kaynak HAZ'ı pasif tutuyor. |
| Tuz püskürtmesi / deniz atmosferi | Klorit çukurları | N4 / N6 | Yüksek saflık pasif filmi istikrarlandırır |
| Endüstriyel atmosfer (SO2, toz) | Genel korozyon | N6 | En iyi maliyet-direniş dengesi |
| Kondensasyon / nem döngüsü | Çiy noktası elektrokimyasal | N6 / Ni201 | Pasif yüzey seçeneği mevcut |
Korrozyona direnç yüzeyde yaşar. Annealed parlak şerit, hızlı bir şekilde yeniden pasifleşen tekdüze bir oksit filmi oluşturur; soğuk rulo şerit koroziv görev için temizlenmiş veya pasifleştirilmiş olarak temin edilebilir.
| Yüzey finişi | En iyisi | Korozyon notu |
|---|---|---|
| Pürüzsüz, parlak | Saldırılmış tablar, koroziv ortamlar | Ünlü pasif film, en hızlı yeniden pasifleşme |
| Soğukta yuvarlanmış, parlak | Yüksek dayanıklılıklı, şekillendirme ağırlığındaki tablar | Pasifleştirme veya temizleme önerilir |
| Yağlanmış (antioksidan) | Uzun süreli depolama, transit | Kaynamadan önce çıkarın |
| Pasifleştirilmiş (citrik) | Elektrolit temas hizmeti | Chrome içermeyen, kaynakla uyumlu |
| Sınıf | İçeriği | En İyi Uygulama | Referans Fiyatı (FOB, USD/kg) |
|---|---|---|---|
| N4 (NP1) | ≥ 99,9% | Vakum elektronikleri | 420 ¥480 |
| Ni201 | ≥99.0% | Yüksek sıcaklık hizmetleri | 350 ¥390 |
| Ni200 | ≥99.2% | Pil, kimyasal | 340 ¥380 |
| N6 (NP2) | ≥99.5% | Endüstriyel korozyon | 300 ¥340 |
FOB Çin limanı, bobin boyutuna ve miktarına bağlı.
Kaynak: DLX ürün kataloğu, saf nikel ailesi (notlar N4 / N6 / Ni200 / Ni201).
| Eleman (Wt%) | N4 | N6 | Ni201 | Ni200 |
|---|---|---|---|---|
| Ni+Co | 99.9 | 99.5 | - Evet. | - Evet. |
| Ni | - Evet. | - Evet. | ≥ 99.0 | ≥ 99.2 |
| C | ≤0.01 | ≤0.10 | ≤0.02 | ≤0.15 |
| Cu | ≤0.015 | ≤0.10 | ≤0.25 | ≤0.25 |
| Evet. | ≤0.03 | ≤0.10 | ≤0.35 | ≤0.35 |
| M | ≤0.002 | ≤0.05 | ≤0.35 | ≤0.35 |
| Fe | ≤0.04 | ≤0.10 | ≤0.40 | ≤0.40 |
| S | ≤0.001 | ≤0.005 | ≤0.01 | ≤0.01 |
| P | ≤0.001 | ≤0.002 | - Evet. | - Evet. |
| Mg | ≤0.01 | ≤0.10 | - Evet. | - Evet. |
| Mülkiyet | Değer |
|---|---|
| yoğunluk | 8.908 g/cm3 |
| Erime noktası | 1435~1446 °C |
| Curie sıcaklığı | 358 °C |
| Çekim dayanıklılığı (anil) | ≥ 462 MPa |
| Uzunluk (anil) | %35. |
| Sertlik (anil) | 90 ¢ 120 HB |
| Kesme modülü | ≈76 GPa |
| Elektrik direnci | 0.096 μΩ·m (20 °C) |
| Isı iletkenliği (Ni200) | 70.2 W/m·K |
| Ürün | Ayrıntılar |
|---|---|
| Form | Çatlak sarmal / düz şerit, özel uzunluklar |
| Boyutları | 00,5 mm kalınlığı * 5200 mm genişliği |
| Temperatör | Kalınlaştırılmış (M) / yarı sert / sert, şekillendirme işlemi başına |
| Yüzey | Parlak veya mat, yağlanmış veya kuru; istek üzerine pasifleştirilmiş |
| Kenar | Çatlak, çukur ≤0,03 mm |
| Paketleme | Pas karşıtı kağıt + nem bariyeri + kontrplak palet |

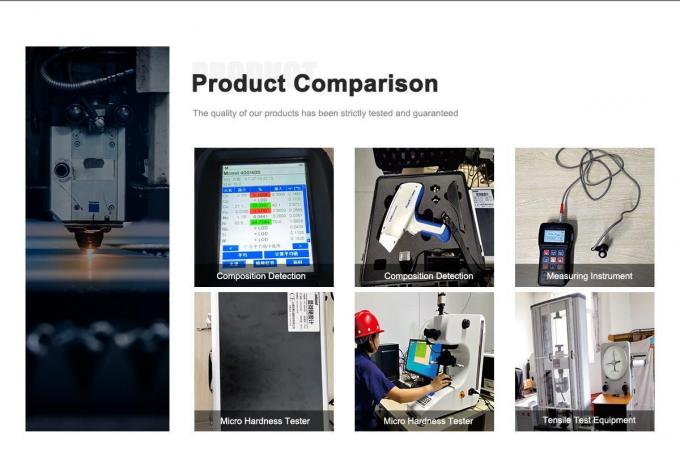

Korozyon iddiaları varsayılmaz, doğrulanır. ASTM B117 tuz püskürtüme karşı performans için üretim partilerinin örneği çekim, sertlik ve yarık kenarlı burr denetimleri ile birlikte alınır.Her bobin genişlik boyunca kalınlık ölçümünden geçer.Kimyasal kompozisyon ısı başına kilitlenir ve talep üzerine EN 10204 3.1 MTC verilir.
Yuvarlaklar pas geçirmeyen kağıtlarla sarılır, kontrplak paletlere bağlanır ve deniz veya hava taşımacılığı için bağlanır; yuvarlak kimlikleri ve parti numaraları ısıya kadar tam izlenebilirlik sağlar.Standart boyutlar stoktan 3-7 gün içinde gönderilir.Ücretsiz 0,5 kg numune 3-5 gün içinde gönderilir.
Changzhou DLX Alloy, 2002'den beri nikkel alaşımlı şeritleri batarya, kimyasal ve enstrümantasyon müşterilerine dünya çapında gönderiyor.000 m2'lik sadece nikel üreten tesis, sıcaklığından kaynaklanan bir parti numarası Bu izlenebilirlik, ambalaj üreticilerinin korozyon ve boyut verilerimizi kendi üretimlerini denetledikleri kadar kolay denetlemelerine izin veriyor.ISO9001 ve SGS sertifikası ile desteklenmiş ve 1Yıllık kapasitesi 200 ton.
Plakalı çelik sadece kaplamanın sağlam olduğu sürece korur. Kesilmiş kenarlar ve kaynak bölgeleri çelik çekirdeği açığa çıkarır, bu da korozyona neden olur ve temas direncini arttırır.Saf nikel, tüm kesim boyunca korozyona dayanıklıdır ve pasif filmi yüzey hasarından sonra yeniden oluşur.
Alkali elektrolit hizmetinde kaynaklı tablar: Ni201 (C ≤0,02%) kaynak bölgesini pasif tutmak için. Ağır elektrolit olmadan genel korozyon veya nemli döngü:N6 aynı saflık sınıfını daha düşük maliyetle sunar.
Üretim partilerinin örnekleri ASTM B117 tuz püskürtme performansına göre alınır ve test sonuçlarıyla birlikte bir EN 10204 3.1 MTC talep üzerine verilir.
MOQ 5 kg'dır. N6 ve Ni200 için ücretsiz 0.5 kg numune mevcuttur; N4 ve Ni201 numuneleri 50 kg'ın üzerindeki ilk siparişinizle ücretlendirilir ve iade edilir.
Evet ️ genişlik, mesafe ve şekillendirme çiziminizi gönderin.
english
français
Deutsch
Italiano
Русский
Español
português
Nederlandse
ελληνικά
日本語
한국
中文
العربية
हिन्दी
Türkçe
indonesia
tiếng Việt
ไทย
বাংলা
فارسی
polski
