| Marka Adı: | DLX |
| Model Numarası: | Nikel Kılcal Boru |
| Adedi: | 5 kg |
| Ödeme Koşulları: | L/C,D/A,D/P,T/T,Western Union |

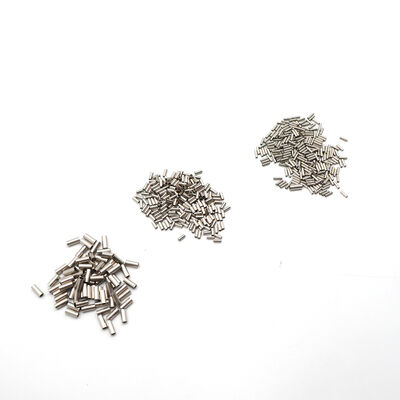

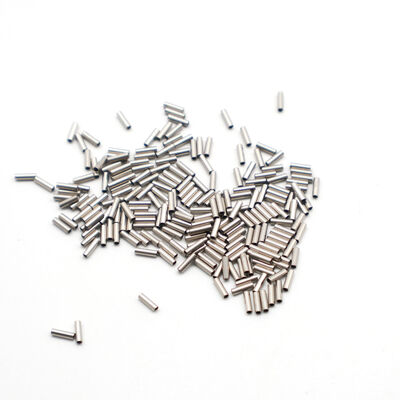

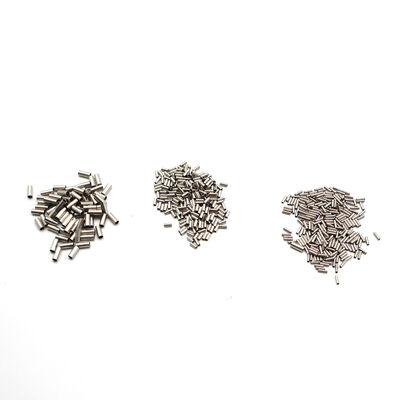

Genel amaçlı bir nikel kılcalı 90-120 HB'de enstrüman havası ve düşük basınçlı kimyasal dozlama için çalışır.Tüp duvarının, H2S ve CO2 ile doymuş üretilen suda daldırıldığında 150°C'de patlama basıncına dayanması gerekir.Bu koşullar için, DLX, yüzen bir mandril üzerinde delinmiş boşluklardan soğuk çekilmiş nikel kılcalını sağlar.ASTM B163 ve ASME SB-163 standartlarına göre üretilmiş, dikişsiz nikel ısı değiştiricisi ve kondansör tüpü içinBu, laboratuvar gaz kromatografisi için gönderdiğimiz aynı kılcal değil. Petrol sahası hizmeti için özel olarak yapılmıştır:Hidrolik tahrik hatları, kimyasal enjeksiyon kılcalları, aşağı delik basınç algılama boruları ve bir sızıntı yeniden kalibrasyon değil, bir güvenlik olayı olduğu üst kısımlı enstrüman boruları.
| Parametreler | Aralık | Dayanıklılık |
|---|---|---|
| Dış çapı (OD) | 120 mm. | ±0,05 mm |
| Duvar kalınlığı | 0.15 2.5 mm | ±8% çevre değişimi maksimum |
| Uzunluk (Düz) | 6 metreye kadar | Kesim toleransı ±2 mm |
| Uzunluk (Rullu) | 2000 m'ye kadar (ince duvarlı ≤ 3 mm OD) | Sürekli tek uzunlukta, yörüngel kaynak yok |
| Teslimat Şartları | Soğuk çekilmiş; ısıtılan (90-120 HB) veya istendiği gibi çekilmiş | |
| Uygulanabilir Standartlar | ASTM B163 / ASME SB-163 (dikişsiz nikel borusu); referans için ASTM B161, B725 | |
İsteğe bağlı olarak standart aralığın dışındaki özel OD * duvar kombinasyonları. Duvar kalınlığı onayı için sorulduğunda MAWP belirtin.
| Mülkiyet | Dikişsiz (soğuk çekim) | Saldırılmış (Uzunluklı dikiş) |
|---|---|---|
| Aynı duvarda patlama basıncı | Hesaplanan %100 ̇ dikiş indirimi yok | Düşürülmüş %15%25 † kaynak eklemleri verimliliği faktörü 0.75%0.85* |
| Acı Hizmet (H2S) | SSC duyarlılığı yok ∼ homojen mikroyapı | Weld HAZ, NACE MR0175'e göre SSC başlatma yeri olarak tercih edilir. |
| Döner Basınç Yorgunluğu | Çatlakların yayılması için mikro yapısal kesinti yok | Kaynak füzyon hattı birincil yorgunluk çatlak başlangıç yeri |
| Duvar Tekdüzeliği (360°) | ±8% | ±15% ‡ kaynak boncukları yerel kalın bir nokta yaratır; HAZ daha ince olabilir |
| Metre başına maliyet | 20% 40% prim % daha fazla çekim kartı | Daha düşük sürekli şerit oluşturma, daha yüksek verim |
| Petrol ve Gaz Uyumlu | HPHT kontrol hatları, denizaltı göbeği, ekşi servis | Düşük basınçlı elektrikli hava, kritik olmayan kanal |
| OD (mm) | Duvar (mm) | Hesaplanan patlama (MPa) | Hesaplanan patlama (psi) | MAWP 4:1 SF (MPa) |
|---|---|---|---|---|
| 3.0 | 0.50 | 57 | 8,220 | 14.2 |
| 3.0 | 0.75 | 85 | 12,330 | 21.3 |
| 6.0 | 0.50 | 28 | 4,110 | 7.1 |
| 6.0 | 1.00 | 57 | 8,220 | 14.2 |
| 10.0 | 1.00 | 34 | 4,930 | 8.5 |
| 10.0 | 1.50 | 51 | 7,400 | 12.8 |
| 12.0 | 2.00 | 57 | 8,220 | 14.2 |
Barlow'un formülüyle hesaplanır: P = (2 * S * t) / D burada S = 170 MPa (yerden çıkış gücü, kızarmış Ni200).Eşit OD'de daha yüksek MAWP gerektiren uygulamalar için, kalınlaştırılmış duvarı belirtin veya sorgu sırasında maksimum çalışma basıncını onaylayın.
| Çevre | Durum | Ni200 | 316L paslanmaz |
|---|---|---|---|
| H2S (Kısur Gaz) | ≤ 1 psi kısmi basınç, ≤ 150°C | NACE MR0175 tanımına göre SSC yok immune | HAZ'da SSC'ye karşı duyarlı olmak ̇ kaynak sonrası ısı işlemini gerektirir |
| CO2 (Şeker korozyon) | Çölen CO2, pH 4 ̊5, ≤ 100°C | Korozyon oranı < 0,01 mm/yıl | 0.1 ∙ 0.5 mm/yıl ∙ kaynaklarda çukur riski |
| Klorür SCC | > 1000 ppm Cl−, > 60°C | Temiz nikelde immun hiç klorür SCC mekanizması | Özellikle kaynaklarda ve soğukta işlenen alanlarda 60°C'den fazla hassas |
| Üretilen Su | 50TDS, 80-150°C | Genel korozyon < 0,02 mm/yıl | Çukur ve çatlak korozyonu |
| Standart | Başlık | Nikel Kapiler için Relevansi |
|---|---|---|
| ASTM B163 | Dikişsiz Nikel ve Nikel Alaşımı Kondansör ve Isı Değiştiricisi Tüpleri | Birincil standart, basınç sınırı ve ısı transferi hizmeti için dikişsiz nikel kılcal tüpü doğrudan yönetir. |
| ASME SB-163 | Dikişsiz Nikel ve Nikel Alaşımı Kondansör ve Isı Değiştiricisi Tüpleri (ASME Kazan ve Basınçlı Gömlek Kodu Sürümü) | ASTM B163'ye eşdeğer basınçlı kaplar kodları, kapiller ASME Bölüm VIII veya B31.3 basınç sisteminin bir parçası olduğunda gereklidir. |
| ASTM B161 | Nikel dikişsiz boru ve boru | Daha büyük çaplı, daha ağır duvarlı dikişsiz nikel borusu için uygulanabilir. Kapiler boyutları küçük boru boyutlarına yaklaştığında referans. |
| ASTM B725 | Kaynatılmış Nikel ve Nikel-Bakır Alaşımlı Tüp | Kaynatılmış alternatif için referans standardı: DLX kapilyarı dikişsiz ve bu standardın bütünlük gereksinimlerini aşar. |
| NACE MR0175 / ISO 15156 | Petrol ve gaz üretiminde H2S içeren ortamlarda kullanılmak üzere malzemeler | Nikel 200 (UNS N02200), çevresel çatlama duyarlılığı olmadan ekşi servis için kabul edilebilir olarak listelenmiştir. |
ASTM B163, dikişsiz nikel kılcal tüp için doğru ve doğrudan uygulanabilir standarttır.ASTM A240 ( paslanmaz çelik levha) ve ASTM A182 (kılıf çelik armatürleri) nikel kılcal tüplere uygulanmazlar. Onlar tamamen farklı malzeme ailelerini ve ürün formlarını yönetirler.DLX her sevkiyatta B163 kimyasal ve mekanik özellik sınırlarını onaylar.
| Sınıf | İçeriği | Petrol ve Gaz Uygulama Uygunluğu | Referans Fiyatı (FOB, USD/kg) |
|---|---|---|---|
| Ni200 | ≥ 99,6% | Standart hidrolik kontrol hatları, kimyasal enjeksiyon, üst kısımlı enstrüman boruları | 62 ¢ 70 |
| Ni201 | ≥ 99,0% (C ≤ 0,02%) | Yüksek sıcaklık | 66 ¢ 75 |
| N4 | ≥ 99,9% (Ni+Co) | Kritik hizmet ️ denizaltı kuyununun kontrol hatları, H2S bakımından zengin ekşi gaz ortamları | 82 ¢ 92 |
| N6 | ≥ 99,5% (Ni+Co) | Genel kullanım ️ pnevmatik kontrol hatları, kritik olmayan enstrüman havası, koruyucu boru | 52 ¢ 60 |
Fiyatlar FOB Şanghay, 5 ¢ 500 kg siparişler. Yıllık sözleşmeler için hacim fiyatlandırması. MOQ: 5 kg. SGS üçüncü taraf denetimi isteğe bağlı olarak mevcuttur. Standart teslimat 7 ¢ 25 iş günü.
| Eleman | N4 | N6 | Ni200 | Ni201 |
|---|---|---|---|---|
| Ni+Co | ≥ 99,9% | ≥ 99,5% | - Evet. | - Evet. |
| Ni | - Evet. | - Evet. | ≥ 99,2% | ≥ 99,0% |
| Cu | ≤ 0.015 | ≤ 0.10 | ≤ 0.25 | ≤ 0.25 |
| Evet. | ≤ 0.03 | ≤ 0.10 | ≤ 0.35 | ≤ 0.35 |
| M | ≤ 0.002 | ≤ 0.05 | ≤ 0.35 | ≤ 0.35 |
| C | ≤ 0.01 | ≤ 0.10 | ≤ 0.15 | ≤ 0.02 |
| Mg | ≤ 0.01 | ≤ 0.10 | - Evet. | - Evet. |
| S | ≤ 0.001 | ≤ 0.005 | ≤ 0.01 | ≤ 0.01 |
| P | ≤ 0.001 | ≤ 0.002 | - Evet. | - Evet. |
| Fe | ≤ 0.04 | ≤ 0.10 | ≤ 0.40 | ≤ 0.40 |
Kaynak: DLX Alaşım ürün kataloğu. EN 10204 3.1 MTC tüm bileşimi her sevkiyatta yer almaktadır. SGS üçüncü taraf doğrulama kullanılabilir.
| Mülkiyet | Değer | Birim |
|---|---|---|
| Çekim dayanıklılığı (Rm) | ≥ 462 | MPa |
| Uzunluk (A5) | ≥ 35 | % |
| Sertlik | 90 ¢ 120 | HB (yarıtılmış) |
| Sertlik Modülü (Kırma Modülü) | ~ 76 | GPa (KN/mm2) |
| yoğunluk | 8.89 | g/cm3 |
| Erime Noktası | 1435 1446 | °C |
| Curie sıcaklığı | 358 | °C |
| Maksimum servis sıcaklığı | 600 | °C |
| Elektriksel direnç (20°C) | 0.096 * 10−6 | Ohm |
| Isı İleticiliği | 70.2 | W/m·K |
| CTE (20 ̊100°C) | 13.3 * 10−6 | m/m·°C |
| Özel ısı | 456 | J/kg·°C |
| Tüp İnşaatı | Dikişsiz mandrel üzerinde soğuk çekilmiş, uzunlamalı kaynak yok | |
| Malzeme Standartı | ASTM B163 / ASME SB-163; NACE MR0175 referansı | |
Kaynak: DLX Alaşım ürün kataloğu. Yayınlanmış nikel fiziksel özellikleri verilerinden 358°C Curie sıcaklığı. EN 10204 3.1 MTC her sevkiyatla.
| Parametreler | Standart Aralık | Notlar |
|---|---|---|
| Sınıflar | Ni200, Ni201, N4, N6 | Deniz suyu hizmeti için kullanılabilir |
| İnşaat | Dikişsiz, soğuktan çekilmiş | Uzunlukta kaynak yok HPHT notlu |
| OD aralığı | 120 mm. | ±0,05 mm tolerans |
| Duvar kalınlığı | 0.15 2.5 mm | Duvar hesaplama doğrulama için MAWP belirtin |
| Uzunluk | 6 m'ye kadar düz; 2000 m'ye kadar sarılmış | İnce duvarlı ≤ 3 mm OD için sarmal |
| Standartlar | ASTM B163 / ASME SB-163; NACE MR0175 | Sıcaklık başına tam malzeme sertifikasyonu |
| Üçüncü Taraf Testleri | SGS kabul etti | Soruşturma ayarlayın |
| MOQ | 5 kg | Basınç niteliği için örnek mevcut |
Teslimat:7-25 iş günü. Hızlı hizmet mevcuttur. Hava kargo < 30 kg; toplu kargo için deniz kargo. Kalkış: Şangay.
Changzhou DLX Alloy Co., Ltd, dikişsiz nikel kapilyerini ASTM B163 ve ASME SB-163'ye göre sertifikalandırır.Çünkü bunlar basınç sınırları ve ısı transferi hizmetleri için dikişsiz nikel borusunu yöneten standartlardır.Petrol ve gaz tedarik mühendisleri ve üçüncü şahıs denetçileri B163 (nikel borusu) ve A240 (paslanmaz levha) arasındaki farkı bilirler.Changzhou'daki sadece nikel üreten 000 m2 tesis, akıntı yukarısı için dikişsiz nikel tüpü çizdi., orta akım ve aşağı akım petrol ve gaz uygulamalar ̇ denizaltı hidrolik kontrol hatlarından kara rafinerisi enstrüman borularına kadar. ISO9001 sertifikalı, aylık 500 ton kapasite,Enerji sektörü müşterilerine 40'tan fazla ülkede hizmet vermekHer sevkiyat, ASTM B163 spesifikasyon sınırlarına göre belgelenmiş ölçülen kimyasal ve mekanik özellikleri olan EN 10204 3.1 ısı özel MTC içerir.
ASTM B163, dikişsiz nikel ve nikel alaşımı kondansatör ve ısı değiştiricisi borularını yönetir. Bu, herhangi bir basınç sınırı veya ısı transferi uygulamasında nikel kılcal için doğru standarttır.ASTM A240 paslanmaz çelik levhasını yönetirASTM A182, dövme alaşımlı çelik boru flensleri ve armatürlerini yönetir.Bir nikel kapileri üründe A240 veya A182'ye atıfta bulunmak, malzeme özelliklerinde bir hatadır.DLX her nakliye için B163'e sertifikalandırıyor.
Nikel 200 (UNS N02200), çevresel çatlama duyarlılığı olmadan NACE MR0175/ISO 15156'ya göre ekşi servis için kabul edilebilir olarak listelenmiştir.Sülfür gerginlik çatlamasına maruz kalmaz ve tipik kuyu başı kısmi basınçlarında hidrojen kırılmasına direnir.H2S'nin 1 psi'nin üzerinde ve sıcaklıkların 150°C'nin üzerinde olduğu son derece agresif ekşi gaz ortamları için N4 sınıfı (99.9% Ni) veya Monel 400 kılciği önerilir.Madde önerisi için H2S konsantrasyonunu ve çalışma koşullarını belirtin.
Patlama basıncı, Barlow formülünü takip eder: P = (2 * S * t) / D. Annealed Ni200 için (S ≈ 170 MPa verimi), 6 mm OD * 1 mm duvarlı bir kılcal yaklaşık 57 MPa (8,220 psi) patlama ve önerilen MAWP 14.2 MPa'da 4: 1 güvenlik faktörü. Genel OD / duvar kombinasyonları için yukarıdaki Patlama Basıncı Referans Tablosuna bakın. Duvar kalınlığı doğrulanması için sorgu sırasında hedef MAWP'nizi sağlayın.
Evet, SGS üçüncü taraf denetimi kabul edilir ve Changzhou tesisimizde düzenlenir. denetçi malzeme kimliğini, boyut doğrulama, örnekleme ve mekanik test tanıklık BV,TÜV, ve DNV de yer alabilir sipariş verirken onaylayın. denetim raporu nakliye belgelerinizle birlikte eklenir.
Evet. İnce duvarlı kılcallar için (≤ 3 mm OD, duvar ≤ 0,5 mm), sırt kaynakları olmadan tek bir sürekli uzunlukta çizilen bir bobin başına 500~2000 metrelik sürekli sarmal uzunluklar sağlarız.İstenen sürekli uzunluğu belirtin24 saat içinde uygulanabilirliği ve bobin kapasitesini onaylıyoruz.
