34.5mm Geniş Hatveli 2P Nikel Şerit — Dizili 18650 Pil Konfigürasyonları İçin Çift Aralıklı Seri Köprü

34.5 mm, standart 18.5 – 19.5 mm tek hücrelik mesafenin yaklaşık iki katı.Bir nikel konektörünün bir hücre konumuna ulaşmak için bir hücre konumundan geçmesi gerektiğinde kullanılır., fiziksel olarak ayrı paralel gruplar arasındaki seri bağlantılar veya iki hücre arasında bir termal bariyer veya yapısal kaburga yer alan tasarımlar.Elle kaydırmak yerine, boşluk boyunca bir jumper kablosu, önceden şekillendirilmiş 34.5 mm şeridi, her iki ucunda da tutarlı kaynak kalitesi ile katı, tekrarlanabilir bir köprü sağlar.

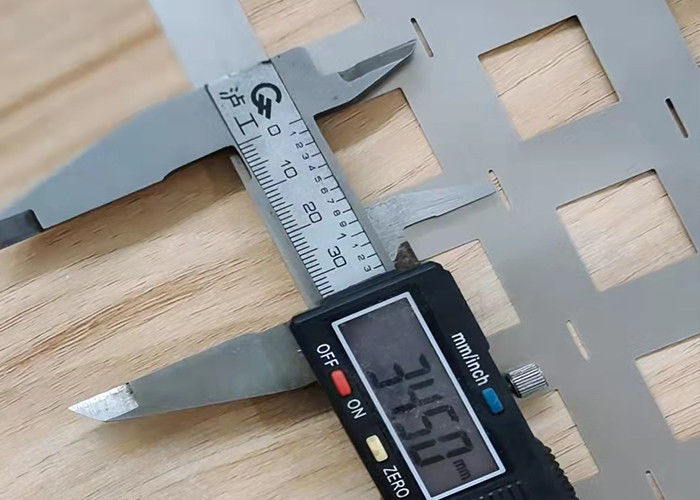

34.5 mm iki standart 18650 hücre çapına karşılık gelir (2 * 18.25 mm nominal, bir tutucudaki hücreler arasındaki hafif boşluk için ayarlanmıştır).Bu ara bir doğrusal dizide hücre 1 ve hücre 3 merkezinde doğrudan kaynak sekmeleri yerlerEğer düzeni farklı bir çift aralık mesafesini gerektiriyorsa, 21700 hücre için 37 mm diyelim.Merkezden merkezine ölçümünüzü verin ve 24 saat içinde uygulanabilirliği doğrulayacağız..

34.5 mm matris araç kütüphanemizde tutuluyor, ancak üretim süreleri talebe göre planlanıyor ∙ bu 19.5 mm pitch gibi sürekli çalışan bir öğe değil.3-7 iş günü içinde gönderebiliriz.Yeni bir damgalama süresi gerekirse, teslim süresi 7-10 iş günüdür.

Köprünün kendisi, standart tek pitch bağlantısından yaklaşık 15 mm daha uzun bir nikel iletkeninin kısa bir uzunluğunu ekler.,Bu, bireysel hücre iç direncinin 20-50 milyon ohm olduğu bir pil paketi bağlamında önemsiz olan yaklaşık 1,9 milyon ohm seri direnci ekler.Tab'larda kaynak kalitesi standart pitch şeridi ile aynıdır çünkü tab geometri, malzeme ve yüzey değişmedi.

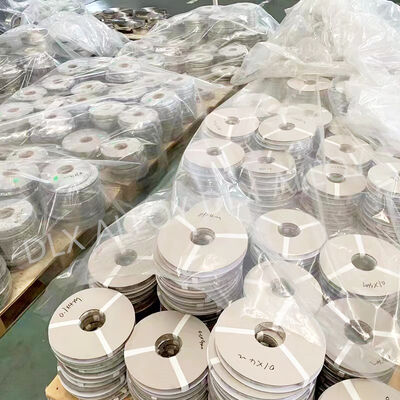

Evet, aynı kalıp N4, N6, Ni200 ve Ni201 bantlarını damgalar.Eğer seri köprüleriniz deniz nemine veya tuzlu havaya maruz kalırsa (köprünün paket dış tarafında uzandığı açık hava paketlerinde yaygın), 99,9% Ni'de N4 ile Fe ≤ 0,04% en yüksek korozyon sınırını sağlar.
