| Marka Adı: | DLX |
| Model Numarası: | K Tipi MI Termokupl Teli |
| Adedi: | 50 metre |
| Ödeme Koşulları: | L/C, T/T, Western Union |
| Tedarik Yeteneği: | Ayda 300000 metre |

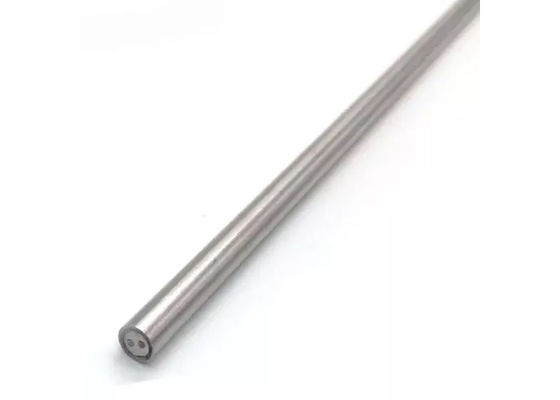

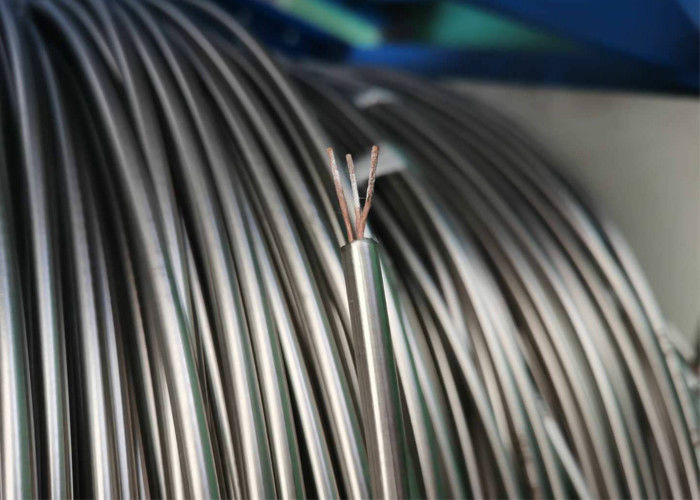

Mineral yalıtımlı termokop kablosu Mgo ile yalıtılmıştır.MgO yalıtımlı kablo, yüksek sıcaklıkta yapım için iyi bir seçimdir. Endüstride yaygın olarak kullanılmaktadır.AntioksidanHızlı ısı tepkisi.

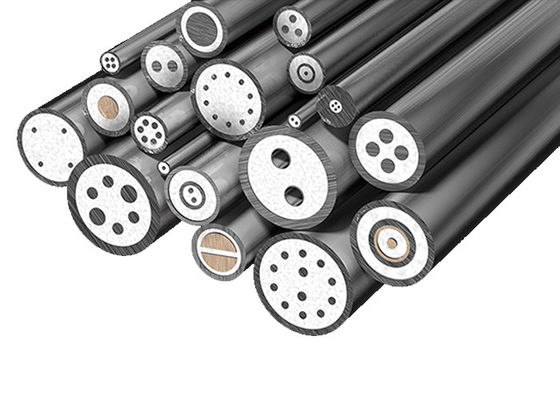

Mineral yalıtımlı termokopül kablosu, farklı metallerden iki (bazen dört veya altı) ileticiden oluşur.Bu iletkenler, sıcaklığın ölçüleceği tarafta birleştirilir (sıcak bağlantı)Uygun şekilde bağlandığında, sıcaklığı belirlemek için okunabilen bir voltaj üretilir.
Farklı metaller yüksek kaliteli magnezyum oksit ile yalıtılır ve Inconel veya Paslanmaz çelik gibi korozyona dayanıklı bir kabuk malzemesi ile kaplanır.Mineral yalıtımlı termokopüler istikrarlı sıcaklık ölçümleri sağlayabilir
ve genellikle tehlikeli ortamlarda yüksek sıcaklıklar (12500C'ye kadar) için kullanılırlar.
| Kod | Termokopelin kablo bileşeni | |
| + Pozitif bacak | - Negatif bacak. | |
| N | Ni-cr-si (NP) | Ni-si-magnezyum (NN) |
| K | Ni-Cr (KP) | Ni-Al ((Si) (KN) |
| E | Ni-Cr (EP) | Cu-Ni |
| J | Demir (JP) | Cu-Ni |
| T | Bakır (TP) | Cu-Ni |
| B | Platin Rodyum - 30% | Platin Rodyum-6% |
| R | Platin Rodyum% 13 | Platin |
| S | Platin Rodyum -10% | Platin |
| ASTM | ANSI | IEC | DIN | BS | NF | JIS | GOST |
| (Amerikan Test ve Malzemeler Derneği) E 230 | (Amerikan Ulusal Standart Enstitüsü) MC 96.1 | (Uluslararası Elektroteknik Komisyonu'nun Avrupa Standartı 584) | (Deutsche Industrie Normen) EN 60584 - 1/2 | (İngiliz standartları) 4937.1041, EN 60584 - 1/2 | (Norme Française) EN 60584 -1/2 - NFC 42323 - NFC 42324 | (Japonya Endüstriyel Standartları) C 1602 - C 1610 | (Rus Özelliklerinin Birleştirilmesi) 3044 |
Çapraz: 0.5 ila 12.7 mm.
| Çarşafın dışı. | Çekirdek kablo Dia. ((mm) | Kabuk malzemesi | Uzunluk ((m) | |||||
| Bizim Dia. | Duvar kalınlığı | K,N,E,J,T tipi | S,R,B türleri | K,N türleri | E,J,T türleri | S,R tipi | B tipi | |
| 0.5 | 0.05-0.1 | 0.08-0.12 | --- |
SS304 SS321 SS316 SS310 INCL600 |
SS304 SS321 SS316 |
INCL600 INCL800 |
INCL600 INCL800 |
500 |
| 1 | 0.1-0.2 | 0.15-0.2 | --- | 300 | ||||
| 1.5 | 0.15-0.25 | 0.23-0.3 | --- | 200 | ||||
| 1.6 | 0.16-0.26 | 0.26-0.36 | --- | 200 | ||||
| 2 | 0.25-0.35 | 0.4-0.5 | 0.25-0.3 | 180 | ||||
| 3 | 0.38-0.48 | 0.5-0.6 | 0.30-0.4 | 80 | ||||
| 3.2 | 0.48-0.58 | 0.58-0.68 | 0.30-0.4 | 75 | ||||
| 4 | 0.52-0.62 | 0.6-0.7 | 0.35-0.4 | 70 | ||||
| 4.8 | 0.73-0.83 | 0.75-0.85 | 0.4-0.45 | 40 | ||||
| 5 | 0.78-0.88 | 0.80-0.90 | 0.4-0.45 | 40 | ||||
| 6 | 0.98-1.08 | 0.90-1.1 | 0.45-0.5 | 30 | ||||
| 6.4 | 1.05-1.15 | 1.02-1.12 | 0.45-0.5 | 30 | ||||
| 8 | 1.30-1.44 | 1.30-1.40 | 0.45-0.5 | 20 | ||||
| 12.7 | 1.75-1.90 | 1.92-2.05 | --- | 10 | ||||
| Ürün Adı | kod | türü | Kabuk malzemesi | Dışarıya Dia. | Sıcaklık |
| Ni Cr-Ni-Si | KK | K | SS304 | 0.5-1.0 | 400 |
| SS321 | 1.5-3.2 | 600 | |||
| SS316 | 4.0-8.0 | 800 | |||
| 0.5-1.0 | 500 | ||||
| SS310 | 1.5-3.2 | 800 | |||
| INCL600 | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1000 | ||||
| NICROBELL | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1200 | ||||
| Ni Cr Si-Ni Si | NK | N | SS304 | 0.5-1.0 | 400 |
| SS321 | 1.5-3.2 | 600 | |||
| SS316 | 4.0-8.0 | 800 | |||
| 0.5-1.0 | 500 | ||||
| SS310 | 1.5-3.2 | 800 | |||
| INCL600 | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1000 | ||||
| NICRPBELL | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1200 | ||||
| Ni Cr-Constantan | EK | E | SS304 | 0.5-1.0 | 400 |
| SS321 | 1.5-3.2 | 500 | |||
| SS316 | 4.0-8.0 | 800 | |||
| Fe-Constantan | JK | J | SS304 | 1.0 | 300 |
| SS321 | 1.5-3.2 | 500 | |||
| SS316 | 1.0-8.0 | 800 | |||
| Cu-Constantan | TK | T | SS304 | -200-100 | |
| SS321 | 100-200 | ||||
| SS316 | 100-350 |
