| Marka Adı: | DLX |
| Model Numarası: | Tip T MI Termokupl kablosu |
| Adedi: | 50 metre |
| Ödeme Koşulları: | L/C, T/T, Western Union |
| Tedarik Yeteneği: | Ayda 100000 metre |
Model:KK,KE,KJ,KT,KN

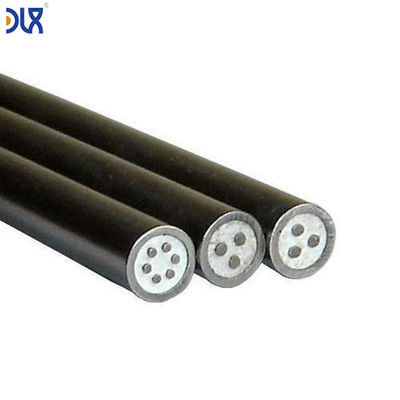

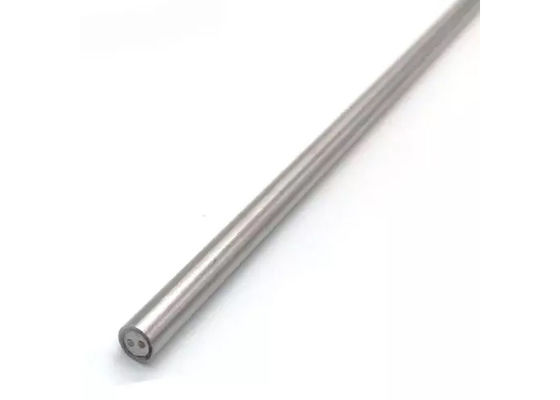

Mineral Yalıtımlı Termokupl Kablosu Mgo ile yalıtılmıştır.MgO Yalıtımlı Kablo, yüksek sıcaklık probu imalatı için iyi bir seçenektir, endüstride yaygın olarak kullanılmaktadır. Mineral yalıtımlı Termokupl Kablosu yüksek sıcaklık dayanımlı, korozyon önleyici, oksidasyon önleyici, hızlı ısı tepkisi verir.

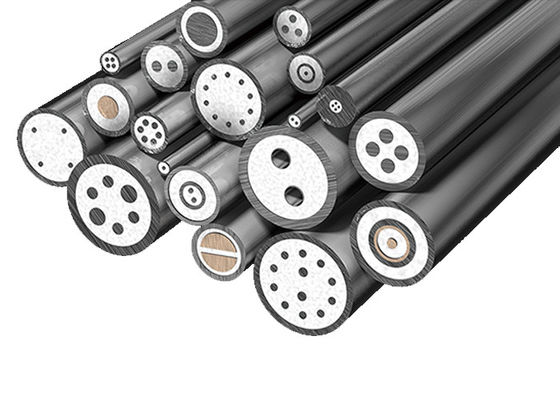

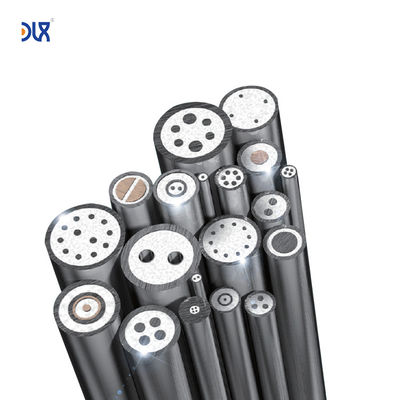

Mineral yalıtımlı bir termokupl kablosu, farklı metallerden yapılmış iki iletkenden (bazen dört veya altı) oluşur. Bu iletkenler, sıcaklığın ölçülmesi gereken tarafta (sıcak eklem) birleştirilir. Düzgün bir şekilde birleştirildiğinde, sıcaklığı belirlemek için okunabilen bir voltaj üretilir.

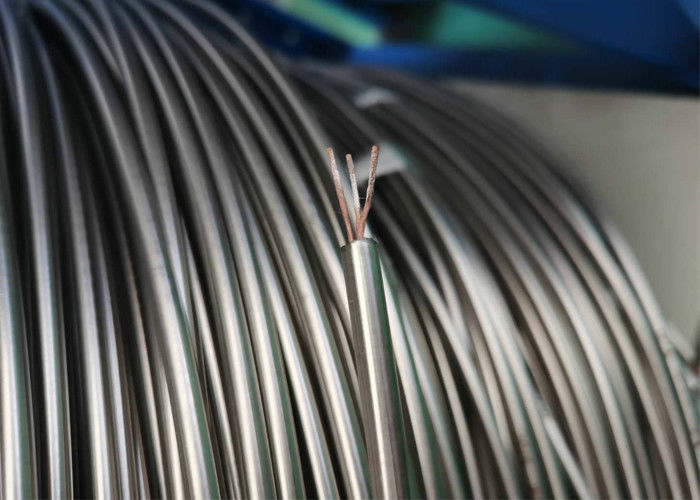

Farklı metaller yüksek kaliteli magnezyum oksit ile yalıtılır ve Inconel veya Paslanmaz çelik gibi korozyona dayanıklı bir kılıf malzemesi ile kaplanır. Mineral yalıtımlı termokupllar kararlı sıcaklık ölçüm okumaları sağlayabilir
ve genellikle tehlikeli ortamlarda yüksek sıcaklıklar (1250°C'ye kadar) için kullanılır.
| Kod | Termokuplun tel bileşenleri | |
| +Pozitif bacak | -Negatif bacak | |
| N | Ni-cr-si (NP) | Ni-si-magnezyum (NN) |
| K | Ni-Cr (KP) | Ni-Al(Si) (KN) |
| E | Ni-Cr (EP) | Cu-Ni |
| J | Demir (JP) | Cu-Ni |
| T | Bakır (TP) | Cu-Ni |
| B | Platin Rodyum-%30 | Platin Rodyum-%6 |
| R | Platin Rodyum-%13 | Platin |
| S | Platin Rodyum-%10 | Platin |
| ASTM | ANSI | IEC | DIN | BS | NF | JIS | GOST |
| (Amerikan Test ve Malzeme Derneği) E 230 | (Amerikan Ulusal Standartlar Enstitüsü) MC 96.1 | (Uluslararası Elektroteknik Komisyonu 584 tarafından Avrupa Standardı)-1/2/3 | (Deutsche Industrie Normen) EN 60584 -1/2 | (İngiliz Standartları) 4937.1041, EN 60584 - 1/2 | (Norme Française) EN 60584 -1/2 - NFC 42323 - NFC 42324 | (Japon Endüstri Standartları) C 1602 - C 1610 | (Rus Spesifikasyonlarının Birleştirilmesi) 3044 |
Çap(mm): 0.5 ila 12.7 mm.
| Dış Kılıf(mm) | Çekirdek tel Çapı.(mm) | Kılıf Malzemesi | Uzunluk(m) | |||||
| Bizim Çapımız. | Duvar Kalınlığı | K,N,E,J,T tipi | S,R,B tipleri | K,N tipleri | E,J,T tipleri | S,R tipi | B tipi | |
| 0.5 | 0.05-0.1 | 0.08-0.12 | --- |
SS304 SS321 SS316 SS310 INCL600 |
SS304 SS321 SS316 |
INCL600 INCL800 |
INCL600 INCL800 |
500 |
| 1 | 0.1-0.2 | 0.15-0.2 | --- | 300 | ||||
| 1.5 | 0.15-0.25 | 0.23-0.3 | --- | 200 | ||||
| 1.6 | 0.16-0.26 | 0.26-0.36 | --- | 200 | ||||
| 2 | 0.25-0.35 | 0.4-0.5 | 0.25-0.3 | 180 | ||||
| 3 | 0.38-0.48 | 0.5-0.6 | 0.30-0.4 | 80 | ||||
| 3.2 | 0.48-0.58 | 0.58-0.68 | 0.30-0.4 | 75 | ||||
| 4 | 0.52-0.62 | 0.6-0.7 | 0.35-0.4 | 70 | ||||
| 4.8 | 0.73-0.83 | 0.75-0.85 | 0.4-0.45 | 40 | ||||
| 5 | 0.78-0.88 | 0.80-0.90 | 0.4-0.45 | 40 | ||||
| 6 | 0.98-1.08 | 0.90-1.1 | 0.45-0.5 | 30 | ||||
| 6.4 | 1.05-1.15 | 1.02-1.12 | 0.45-0.5 | 30 | ||||
| 8 | 1.30-1.44 | 1.30-1.40 | 0.45-0.5 | 20 | ||||
| 12.7 | 1.75-1.90 | 1.92-2.05 | --- | 10 | ||||
| Ürün adı | kod | tip | kılıf malzemesi | dış çap(mm) | Sıcaklık |
| Ni Cr-Ni-Si | KK | K | SS304 | 0.5-1.0 | 400 |
| SS321 | 1.5-3.2 | 600 | |||
| SS316 | 4.0-8.0 | 800 | |||
| 0.5-1.0 | 500 | ||||
| SS310 | 1.5-3.2 | 800 | |||
| INCL600 | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1000 | ||||
| NICROBELL | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1200 | ||||
| Ni Cr Si-Ni Si | NK | N | SS304 | 0.5-1.0 | 400 |
| SS321 | 1.5-3.2 | 600 | |||
| SS316 | 4.0-8.0 | 800 | |||
| 0.5-1.0 | 500 | ||||
| SS310 | 1.5-3.2 | 800 | |||
| INCL600 | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1000 | ||||
| NICRPBELL | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1200 | ||||
| Ni Cr-Constantan | EK | E | SS304 | 0.5-1.0 | 400 |
| SS321 | 1.5-3.2 | 500 | |||
| SS316 | 4.0-8.0 | 800 | |||
| Fe-Constantan | JK | J | SS304 | 1.0 | 300 |
| SS321 | 1.5-3.2 | 500 | |||
| SS316 | 1.0-8.0 | 800 | |||
| Cu-Constantan | TK | T | SS304 | -200-100 | |
| SS321 | 100-200 | ||||
| SS316 | 100-350 |
