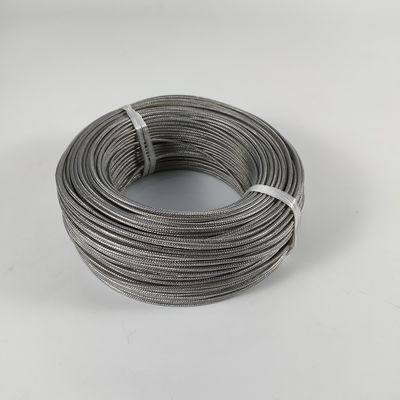

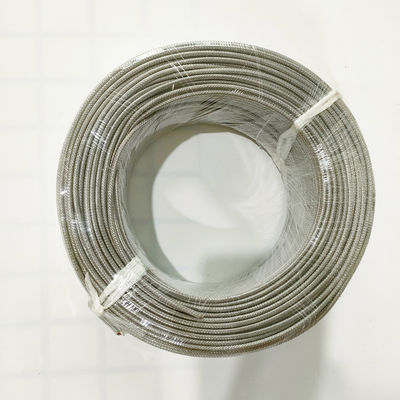

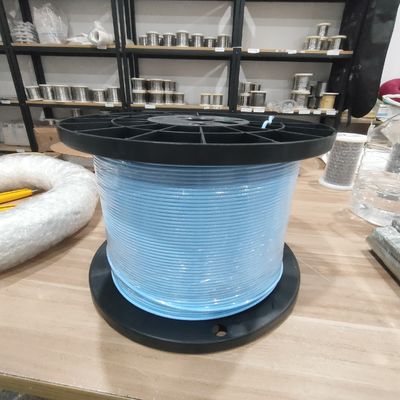

Yüksek sıcaklıklı kablo termokopüllü telafi tel T tipi termokopüllü uzatma tel

Yüksek Sıcaklık Kablosu Termokupl Kompansasyon Kablosu Tip T Termokupl Uzatma Kablosu

• Termokupl Uzatma Kablo

T tipi termokupl kompanzasyon kablosu, T tipi termokuplları sıcaklık ölçüm cihazlarına bağlamak için kullanılan özel bir kablodur. Esas olarak termokuplın soğuk ucunu uzatmak ve soğuk uç sıcaklığındaki değişimden kaynaklanan ölçüm hatasını telafi etmek için kullanılır. Mükemmel termoelektrik performansa ve stabiliteye sahiptir ve belirli bir sıcaklık aralığında (örneğin -60°C ila 260°C) T tipi termokupllarla aynı termoelektrik elektromotor kuvvet özelliklerini koruyabilir.
T tipi kompanzasyon kablosu genellikle bakır-bakır-nikel alaşım malzemeden yapılır ve farklı ortamlardaki kullanım gereksinimlerini karşılamak için polivinil klorür (PV), polifloroetilen propilen (FEP) ve çözünür politetrafloroetilen (PFA) gibi yalıtım katmanı ve kılıf malzemeleri için birçok seçenek mevcuttur. Yaygın modelleri arasında TX-G (genel kullanım), TX-H (genel kullanım), TX-GS (hassas genel kullanım) ve TX-HS (hassas ısıya dayanıklı kullanım) bulunur.
Bu kompanzasyon kablosu, petrol, kimya, metalurji, elektrik gücü ve diğer endüstrilerin otomatik sıcaklık ölçüm sistemlerinde yaygın olarak kullanılmaktadır, bu da sıcaklık ölçüm doğruluğunu etkili bir şekilde artırabilir ve ölçüm sisteminin kararlılığını ve güvenilirliğini sağlayabilir.

• Termokupl Kablo

• ​Standartlar

Termokupl kablosunun ayrıntılı parametresi

Çalışma Sıcaklığı Aralığı

• Tip T Doğruluğu

Bakır-bakır-nikel termokupl (T tipi termokupl), bakır-sabit termokupl olarak da bilinir, düşük sıcaklıkları ölçmek için optimize edilmiş düşük maliyetli bir metal termokupldur. Pozitif elektrodu (TP) saf bakır, negatif elektrodu (TN) ise genellikle sabit olarak adlandırılan bir bakır-nikel alaşımıdır. Nikel-krom-sabit EN'i ile uyumludur, ancak her ikisi de sabit olarak adlandırılsa da demir-sabit JN ile uyumlu değildir.
Bakır-bakır-nikel termokuplun ölçüm sıcaklığı aralığı -200~350°C'dir.

• Özellik

  ---

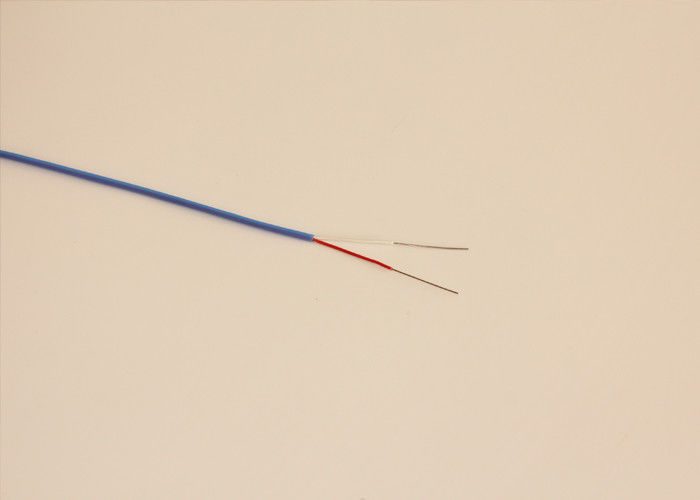

Malzeme ve yapı: T tipi kompanzasyon kablosu genellikle bakır (pozitif elektrot) ve bakır-nikel alaşımından (negatif elektrot) yapılır ve yalıtım katmanı kırmızı (pozitif elektrot) ve beyazdır (negatif elektrot).
Sıcaklık aralığı: Kompansasyon kablosunun çalışma sıcaklığı aralığı, sıradan sınıf için -40°C ila 70°C veya 105°C ve ısıya dayanıklı sınıf için -65°C ila 200°C veya 260°C'dir.
Doğruluk seviyesi: Sıradan sınıf ve hassas sınıf olarak ikiye ayrılır ve hassas sınıf daha yüksek ölçüm doğruluğuna sahiptir.
Parazit önleme yeteneği: Bazı kompanzasyon kabloları, elektromanyetik paraziti etkili bir şekilde azaltabilen koruyucu tasarım kullanır.

• Soru-Cevap

S1: T tipi termokupl kompanzasyon kablosunun işlevi nedir?
A1: T tipi kompanzasyon kablosu, termokuplın soğuk ucunu uzatmak ve termokuplın referans ucunu yüksek sıcaklık alanından daha kararlı bir ortam sıcaklığına sahip bir yere taşımak için kullanılır, böylece sıcaklık ölçüm doğruluğunu artırır.
S2: T tipi kompanzasyon kablosunun malzemesi nedir?
A2: T tipi kompanzasyon kablosunun pozitif elektrot malzemesi bakır, negatif elektrot malzemesi ise bakır-nikel alaşımıdır.
S3: T tipi kompanzasyon kablosunun sıcaklık aralığı nedir?
A3: T tipi kompanzasyon kablosunun çalışma sıcaklığı aralığı şöyledir:
Sıradan sınıf: -40°C~70°C veya -40°C~105°C;
Isıya dayanıklı sınıf: -65°C~200°C veya -65°C~260°C.
