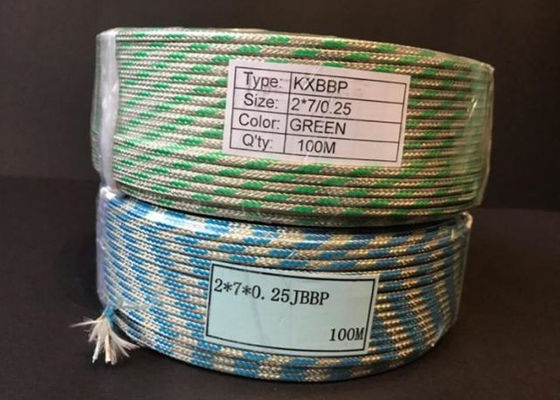

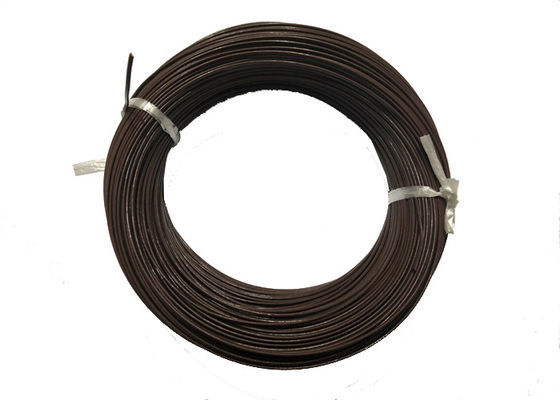

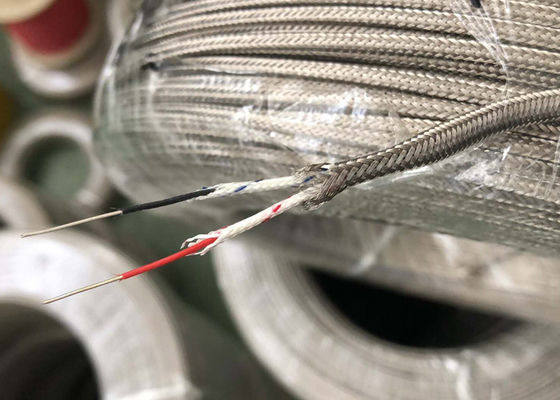

2x0.5mm 2x0.6mm 2x0.8mm E Tipi Termokopül Uzantı Tel Metal Kalkan Cam Elyaf / PFA yalıtımlı

2x0.5mm 2x0.6mm 2x0.8mm Tip E Termokupl Uzatma Kablosu Metal Ekranlı Fiberglas/PFA Yalıtımlı Termokupl Kablosu

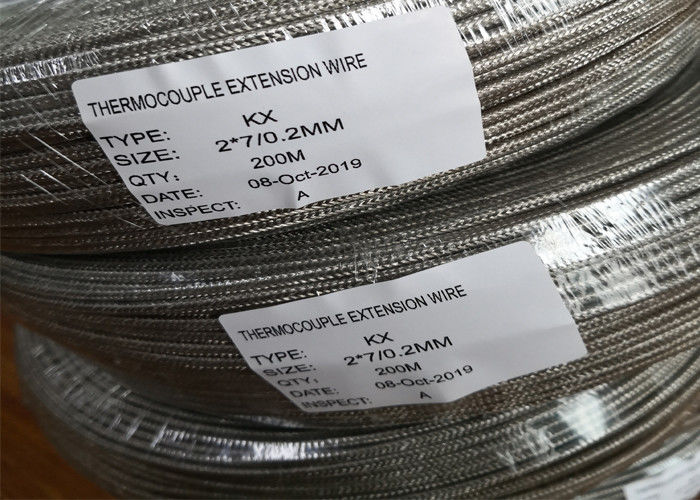

• Termokupl Uzatma Kablo

E tipi termokupl kompanzasyon kablosu, E tipi termokupllar için tasarlanmış yüksek performanslı bir bağlantı kablosudur. Esas olarak termokuplun ölçüm döngüsünü uzatmak ve soğuk uç sıcaklığındaki değişiklikten kaynaklanan hatayı telafi etmek için kullanılır. Mükemmel termoelektrik özelliklere, yüksek sıcaklık direncine, korozyon direncine ve iyi yalıtıma sahiptir. Sinyal iletiminin kararlılığını ve doğruluğunu sağlamak için genellikle bir floroplastik yalıtım katmanı kullanır. Petrol, kimya, metalurji ve elektrik gücü endüstrileri gibi endüstriyel alanlarda yaygın olarak kullanılır ve sıcaklık ölçüm sisteminin doğruluğunu ve güvenilirliğini etkili bir şekilde artırabilir. Kullanırken, ölçüm doğruluğunu sağlamak için model eşleşmesine, doğru bağlantıya ve çevresel parazitten kaçınmaya dikkat edin.

Nikel-krom-bakır-nikel termokupl (E tipi termokupl), nikel-krom-konstantan termokupl olarak da bilinir, aynı zamanda ucuz bir metal termokupldur. Pozitif elektrodu (EP) nikel-krom 10 alaşımıdır, KP ile aynı kimyasal bileşime sahiptir ve negatif elektrodu (EN) bakır-nikel alaşımıdır, nominal kimyasal bileşimi %55 bakır, %45 nikel ve az miktarda kobalt, manganez, demir vb. Bu termokuplun çalışma sıcaklığı -200~900°C'dir.

• Termokupl Kablo

• ​Standartlar

Termokupl kablosunun ayrıntılı parametresi

Çalışma Sıcaklığı Aralığı

• Özellikler

1. Yüksek hassasiyet: E tipi termokupllar yüksek termoelektrik potansiyel çıkışına sahiptir, bu nedenle kompanzasyon kabloları daha doğru ölçümler sağlayabilir.
2. Yüksek sıcaklık ve korozyon direnci: Kompansasyon kabloları genellikle yüksek sıcaklık ve korozyona dayanıklı yalıtım malzemelerinden yapılır, karmaşık endüstriyel ortamlar için uygundur.
3. Güçlü parazit önleme yeteneği: Bazı kompanzasyon kabloları ekranlıdır, bu da elektromanyetik paraziti etkili bir şekilde azaltabilir.
4. Kullanım sıcaklığı aralığı: genellikle -25°C ila 200°C, çeşitli ortamlar için uygundur.

• Kullanım önlemleri

1. Model eşleşmesi: E tipi termokupllar E tipi kompanzasyon kabloları kullanmalıdır ve diğer tiplerle karıştırılamaz.
2. Doğru polarite bağlantısı: Kompansasyon kablosunun pozitif ve negatif kutupları, termokuplun ve ölçüm cihazının pozitif ve negatif kutuplarına doğru şekilde bağlanmalıdır.
3. Çevresel uyumluluk: Kullanım ortamına göre uygun yalıtım kılıfı malzemesini seçin, örneğin yüksek sıcaklık ortamları için politetrafloroetilen.
4. Düzenli kontrol ve bakım: Kompansasyon kablosu uzun süreli kullanımdan sonra eskimiş olabilir ve ölçüm doğruluğunu sağlamak için düzenli kontrol gereklidir.
