| Marka Adı: | DLX |
| Model Numarası: | Tip k Termokupl uzatma kablosu |
| Adedi: | 5 |
| Ödeme Koşulları: | L/C, T/T, Western Union |
| Tedarik Yeteneği: | ayda 300 ton |

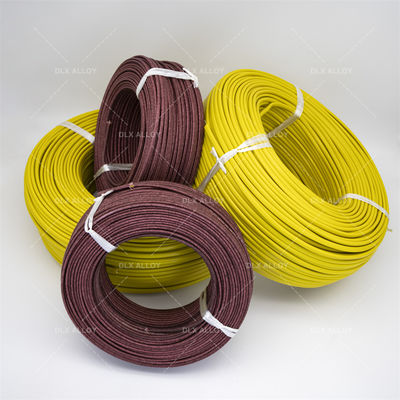

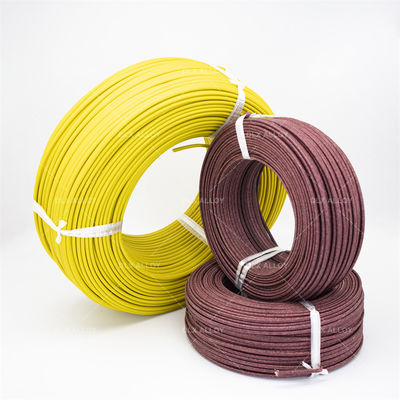

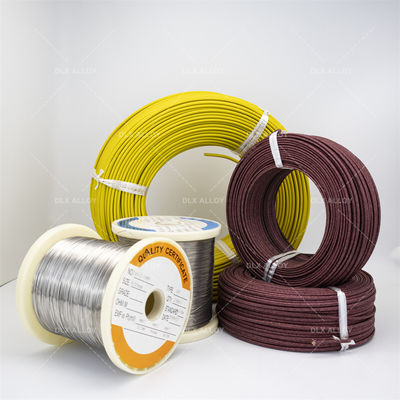

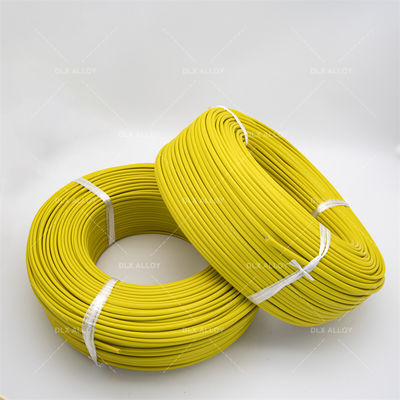

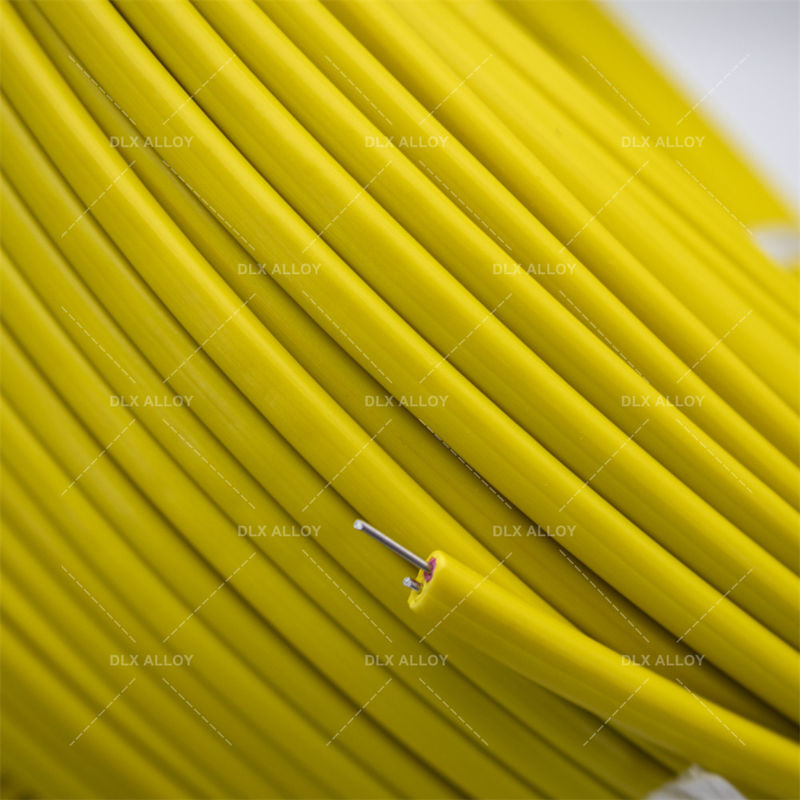

Tip K / J / E / N / T / R / S / B -20 ~ 100 ° C sıcaklık aralığı için PVC kılıflı termokople uzatma kablosu
Termokopül telafi telinin sıcaklığını ölçme prensibi
Termokapeller için telafi tellerinin işlevi termoelektrik elektrotu uzatmak, yani termokapelin soğuk ucunu hareket ettirmek,ve bir sıcaklık ölçüm sistemi oluşturmak için görüntü cihazı ile bağlayınÜrün esas olarak çeşitli sıcaklık ölçüm cihazlarında kullanılır ve petrol, kimyasal, metalürji ve güç gibi departmanlarda yaygın olarak kullanılmıştır.
Genel olarak, termoküpler termometreden birkaç on metre uzaklıkta olabilir.ve termokaptın soğuk ucundaki (çıkış) sıcaklık termometrenin çevresel sıcaklığından farklıdır (bir kaç on dereceye kadar bile).
Normal bakır teller kullanılırsa, termokopler ilkesine göre, bağlantı termoelektrik potansiyel üretecek ve bu da ölçüm hatalarına yol açacaktır.
Uzun mesafe iletim kablolarının gerilim düşüşü sorunu termometrenin yüksek giriş impedansından kaynaklanmaktadır.Termokople tarafından üretilen küçük iletim akımı (mikro A seviyesi) (milivolt seviyesi)Bu nedenle, termoküp sinyallerini giren ve 4-20mA çıkış yapan bir termoküp verici var.Kabloları telafi etmeden uzun mesafe iletimine izin veren.
Eğer bir telafi tel kullanılırsa (termokopelin derecelendirme numarasına uymalıdır),kullanılan metal malzeme kablolama noktasında mümkün olan en küçük termoelektrik potansiyeli üretebilir ve mümkün olduğunca sıcaklık ölçüm hatalarını en aza indirebilirYani termometrenin soğuk ucunu termometreye götürün.
|
Termoelektrik bile mezuniyet numarası ile donatılmış |
Genel ((G)
|
Sıcaklığa dayanıklı ((H)
|
||
|
Yaygın
|
Kesinlik ((S)
|
Yaygın
|
Kesinlik ((S)
|
|
|
S
|
SC-G
|
SC-GS
|
SC-H
|
- Hayır.
|
|
N
|
NC-G
|
NC-GS
|
NC-H
|
NC-HS
|
|
K
|
NC-G
|
NC-GS
|
NC-H
|
- Hayır.
|
|
KC2-G
|
KG2-GS
|
KC2-H
|
KC2-HS
|
|
|
KX-G
|
KX-GS
|
KX-H
|
KX-HS
|
|
|
E
|
EX-G
|
EX-GS
|
EX-H
|
EX-HS
|
|
J
|
JX-G
|
JX-GS
|
JX-H
|
JX-HS
|
|
T
|
TX-G
|
TX-GS
|
TX-H
|
TX-HS
|
| ASTM | ANSI | IEC | DIN | BS | NF | JIS | GOST |
| (Amerikan Test ve Malzemeler Derneği) E 230 | (Amerikan Ulusal Standart Enstitüsü) MC 96.1 | (Uluslararası Elektroteknik Komisyonu'nun Avrupa Standartı 584) | (Deutsche Industrie Normen) EN 60584 - 1/2 | (İngiliz standartları) 4937.1041, EN 60584 - 1/2 | (Norme Française) EN 60584 -1/2 - NFC 42323 - NFC 42324 | (Japonya Endüstriyel Standartları) C 1602 - C 1610 | (Rus Özelliklerinin Birleştirilmesi) 3044 |
Çalışma sıcaklık aralığı
| Diametre/mm | Uzun süreli çalışma sıcaklığı /oC | Kısa süreli çalışma sıcaklığı /oC |
| 0.3 | 700 | 800 |
| 0.5 | 800 | 900 |
| 0.8,1.0 | 900 | 1000 |
| 1.2,1.6 | 1000 | 1100 |
| 2.0,2.5 | 1100 | 1200 |
| 3.2 | 1200 | 1300 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
