| Marka Adı: | DLX |
| Model Numarası: | Tip k Termokupl uzatma kablosu |
| Adedi: | 5 |
| Ödeme Koşulları: | L/C, T/T, Western Union |
| Tedarik Yeteneği: | ayda 300 ton |

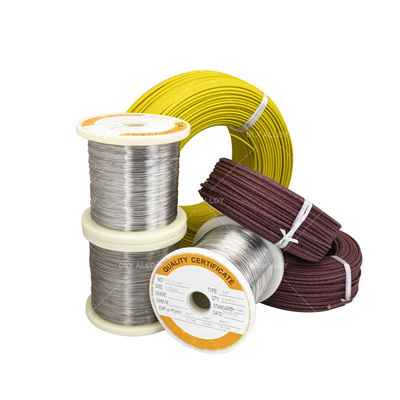

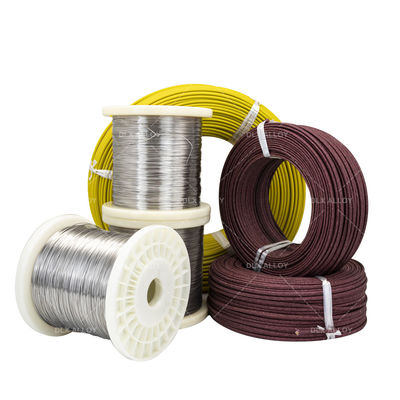

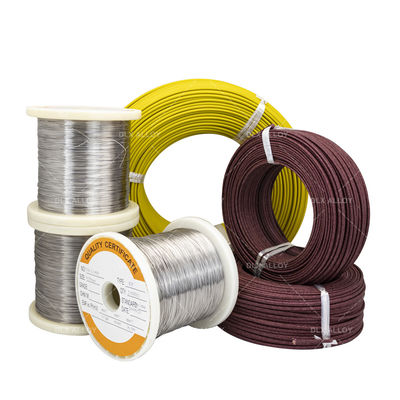

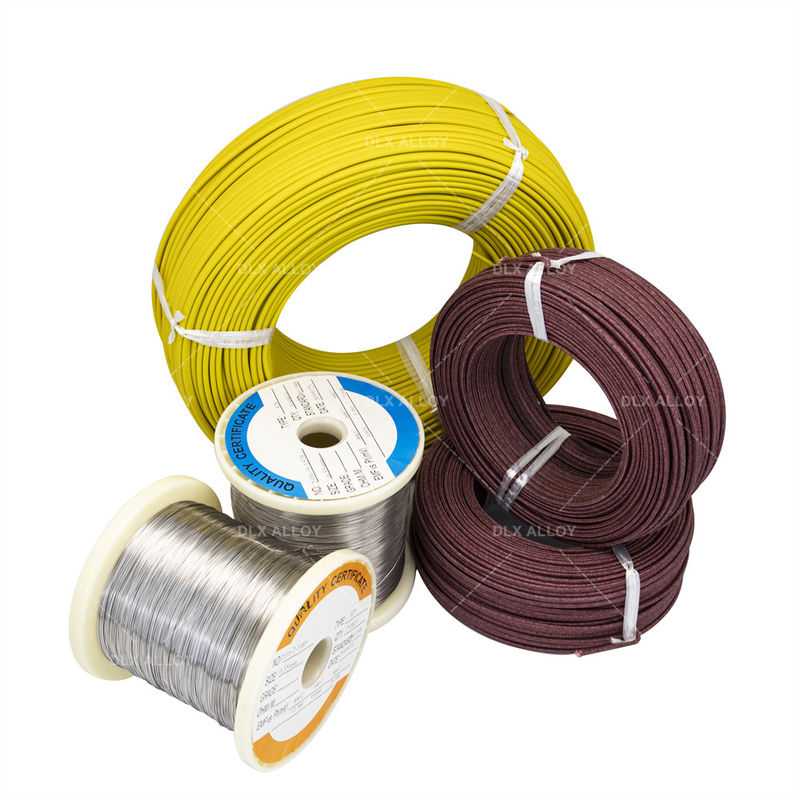

Sıcaklık Telafisi İçin K Tipi Termokupl Uzatma Kablosu
Telafi kablosu modelleri, ürün çeşitliliğine göre SC, KC, KX, EX, JX, TX olarak ayrılır.
Bunların arasında: a) Modelin ilk harfi termokuplun mezuniyet numarasını temsil eder;
b) "X" harfi uzatılmış telafi kablosunu (tip) temsil eder
c) "C" harfi telafi tipi telafi kablosunu (tip) temsil eder
Not: SC tipi telafi kabloları R tipi indeksli termokupllarla donatılabilir.
K Tipi Uzatma Kablosu 0.5*2 kırmızı siyah pvc yalıtımlı pvc kılıflı. İletken, nikel-krom ile nikel-silikon veya nikel-alüminyumdan oluşan K tipi termokupl malzemesidir. Yapısı, çift enstrümantasyon kablosuna benzer ancak iletken malzemesi farklıdır. Termokupllar, sıcaklığı algılamak için proseslerde kullanılır ve gösterge ve kontrol için pirometreye bağlanır. Termokupl ve pirometre, termokupl uzatma kabloları / termokupl telafi kabloları ile elektriksel olarak iletilir. Bu termokupl kabloları için kullanılan iletkenlerin, sıcaklığı algılamak için kullanılan termokupl ile benzer termoelektrik (emf) özelliklere sahip olması gerekir.
Temel olarak, İnce Kablo Termokupl sınıfı teller termokuplların algılama noktalarını yapmak için kullanılır. Ancak, bir Termokupl Uzatma Kablosu yalnızca bir termokupl sinyalini probdan okuyan cihaza geri uzatmak için kullanılır. Bir Termokupl Uzatma Kablosu daha düşük ortam sıcaklıklarında kullanılır. Probdan aldığı sıcaklıktan daha yüksek bir sıcaklığı temsil eden bir sinyal iletebilir. Ancak, K Tipi Termokupl Uzatma Kablosu fiziksel olarak o yüksek sıcaklığa maruz bırakılmamalıdır. Bir Bükümlü Termokupl Kablosu uzatma kablosu olarak kullanılabilir ancak bir uzatma kablosu Esnek Termokupl Kablosu algılama noktası olarak kullanılamaz. Bu kabloların kullanılabilir uzunluğu çok sayıda faktöre bağlı olarak değişir.
| Kodu | Termokuplun kablo bileşenleri | |
| +Pozitif bacak | -Negatif bacak | |
| N | Ni-cr-si (NP) | Ni-si-magnezyum (NN) |
| K | Ni-Cr (KP) | Ni-Al(Si) (KN) |
| E | Ni-Cr (EP) | Cu-Ni |
| J | Demir (JP) | Cu-Ni |
| T | Bakır (TP) | Cu-Ni |
| ASTM | ANSI | IEC | DIN | BS | NF | JIS | GOST |
| (Amerikan Test ve Malzeme Derneği) E 230 | (Amerikan Ulusal Standartlar Enstitüsü) MC 96.1 | (Uluslararası Elektroteknik Komisyonu 584 tarafından Avrupa Standardı)-1/2/3 | (Deutsche Industrie Normen) EN 60584 -1/2 | (İngiliz Standartları) 4937.1041, EN 60584 - 1/2 | (Norme Française) EN 60584 -1/2 - NFC 42323 - NFC 42324 | (Japon Endüstri Standartları) C 1602 - C 1610 | (Rus Spesifikasyonlarının Birleştirilmesi) 3044 |
Çalışma Sıcaklığı Aralığı
| Çap/mm | Uzun Süre Çalışma Sıcaklığı /ºC | Kısa Süre Çalışma Sıcaklığı /ºC |
| 0.3 | 700 | 800 |
| 0.5 | 800 | 900 |
| 0.8,1.0 | 900 | 1000 |
| 1.2,1.6 | 1000 | 1100 |
| 2.0,2.5 | 1100 | 1200 |
| 3.2 | 1200 | 1300 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Boyut aralığı
Kablo: 0.12 ila 8.0 mm.
Maksimum sürekli çalışma sıcaklığı: 2.300F'ye (1.260C) kadar
Kısa süreli kullanım: 2.336F (1.280C)
Termokupl sınıfı kablo, -454 ila 2300F (-270 ila 1.260C)
Uzatma kablosu, 32 ila 392F (0 ila 200C)
