| Marka Adı: | DLX |
| Model Numarası: | Tip k Termokupl uzatma kablosu |
| Adedi: | 5 |
| Ödeme Koşulları: | L/C, T/T, Western Union |
| Tedarik Yeteneği: | ayda 300 ton |

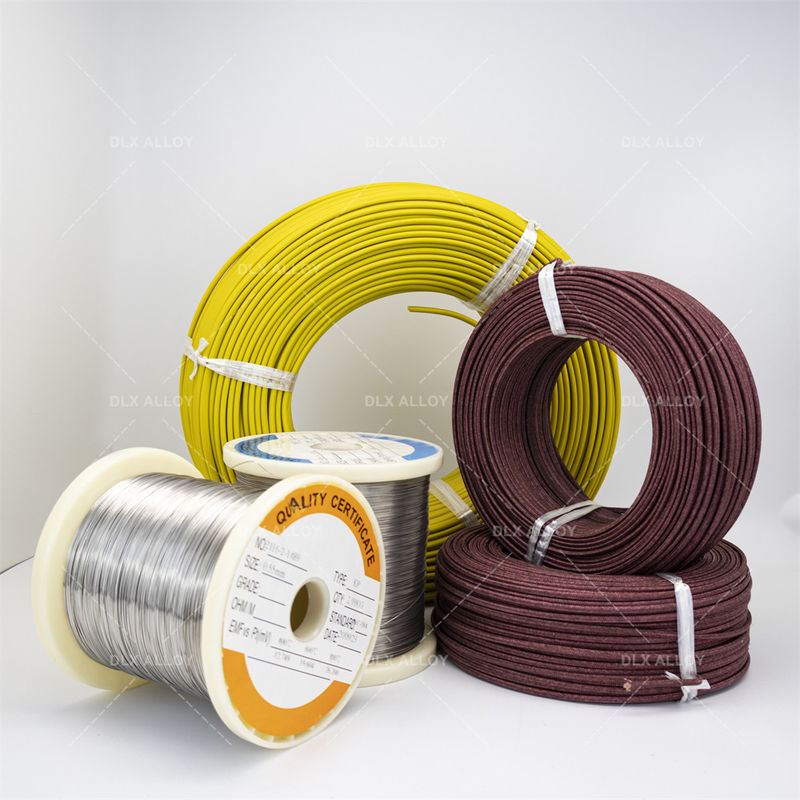

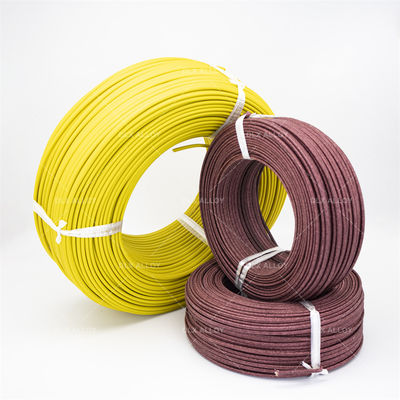

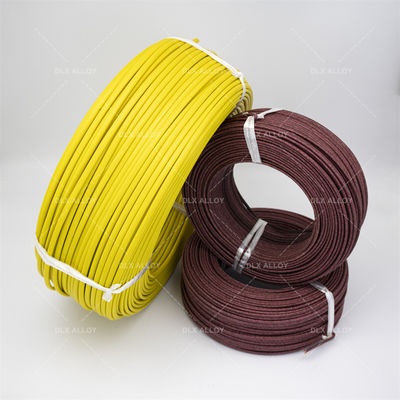

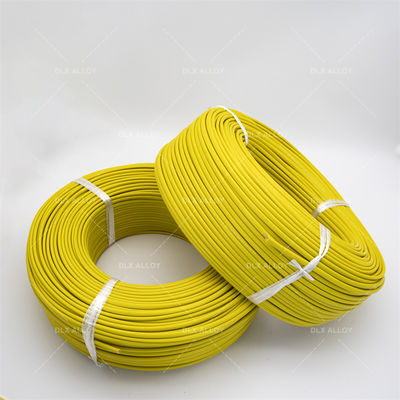

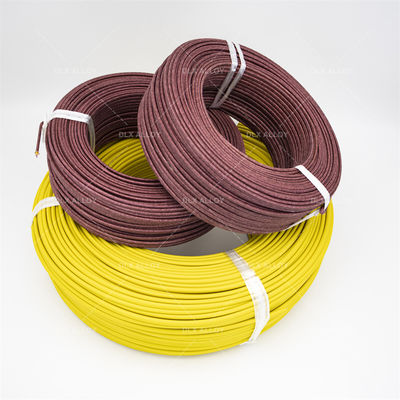

Nikel-Krom Nikel-Silikon Nikel-Alüminyum Termokupl Uzatma Kablosu 0.5*2
Termokupl kompanzasyon kabloları, termokuplları ve ölçüm cihazlarını bağlamak için kullanılan kablolardır. Termokupllar tarafından üretilen zayıf voltaj sinyali ve çevresel sıcaklık değişimlerine duyarlılıkları nedeniyle, ölçüm doğruluğunu sağlamak için sıcaklık kompanzasyonu için termokupl kompanzasyon kablolarının kullanılması gereklidir.
Termokupl kompanzasyon kablolarının ana işlevleri şunlardır:
Sıcaklık kompanzasyonu: Termokupl kompanzasyon kabloları, çevresel sıcaklık değişimlerine göre karşılık gelen voltaj sinyali kompanzasyonu sağlayarak, sıcaklık değişimlerinin ölçüm sonuçları üzerindeki etkisini ortadan kaldırabilir.
Termokuplların korunması: Termokupl kompanzasyon kabloları, termokuplları mekanik hasar, korozyon ve diğer faktörlerden koruyarak hizmet ömürlerini uzatabilir.
Sinyal iletimi: Termokupl kompanzasyon kablosu, termokupl tarafından üretilen zayıf voltaj sinyalini ölçüm cihazına ileterek doğru sıcaklık ölçümü sağlayabilir.
Tip K Uzatma Kablosu 0.5*2 kırmızı siyah pvc yalıtımlı pvc kılıflı. İletken, nikel-krom ile nikel-silikon veya nikel-alüminyum olan termokupl tip K malzemesidir. Yapısı, çift enstrümantasyon kablosuna benzer ancak iletken malzemesi farklıdır. Termokupllar, sıcaklığı algılamak için proseslerde kullanılır ve gösterge ve kontrol için pirometreye bağlanır. Termokupl ve pirometre, termokupl uzatma kabloları / termokupl kompanzasyon kabloları ile elektriksel olarak iletilir. Bu termokupl kabloları için kullanılan iletkenlerin, sıcaklığı algılamak için kullanılan termokupl ile benzer termoelektrik (emf) özelliklere sahip olması gerekir.
Temel olarak, İnce Tel Termokupl sınıfı teller, termokuplların algılama noktalarını yapmak için kullanılır. Ancak, bir Termokupl Uzatma Kablosu yalnızca probdan okuyan cihaza kadar bir termokupl sinyalini uzatmak için kullanılır. Bir Termokupl Uzatma Kablosu daha düşük ortam sıcaklıklarında kullanılır. Probundan aldığı sıcaklıktan daha yüksek bir sıcaklığı temsil eden bir sinyal iletebilir. Ancak, Tip K Termokupl Uzatma Kablosu fiziksel olarak o yüksek sıcaklığa maruz kalmayabilir. Bir Bükümlü Termokupl Kablosu uzatma kablosu olarak kullanılabilir ancak bir uzatma kablosu Esnek Termokupl Kablosu olarak algılama noktası olarak kullanılamaz. Bu kabloların kullanılabilir uzunluğu çok sayıda faktöre bağlı olarak değişir.
| Kodu | Termokuplun kablo bileşenleri | |
| +Pozitif bacak | -Negatif bacak | |
| N | Ni-cr-si (NP) | Ni-si-magnesium (NN) |
| K | Ni-Cr (KP) | Ni-Al(Si) (KN) |
| E | Ni-Cr (EP) | Cu-Ni |
| J | Demir (JP) | Cu-Ni |
| T | Bakır (TP) | Cu-Ni |
| ASTM | ANSI | IEC | DIN | BS | NF | JIS | GOST |
| (American Society for Testing and Materials) E 230 | (American National Standard Institute) MC 96.1 | (European Standard by the International Electrotechnical Commission 584)-1/2/3 | (Deutsche Industrie Normen) EN 60584 -1/2 | (British Standards) 4937.1041, EN 60584 - 1/2 | (Norme Française) EN 60584 -1/2 - NFC 42323 - NFC 42324 | (Japanese Industrial Standards) C 1602 - C 1610 | (Unification of the Russian Specifications) 3044 |
Çalışma Sıcaklığı Aralığı
| Çap/mm | Uzun Süre Çalışma Sıcaklığı /ºC | Kısa Süre Çalışma Sıcaklığı /ºC |
| 0.3 | 700 | 800 |
| 0.5 | 800 | 900 |
| 0.8,1.0 | 900 | 1000 |
| 1.2,1.6 | 1000 | 1100 |
| 2.0,2.5 | 1100 | 1200 |
| 3.2 | 1200 | 1300 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Boyut aralığı
Kablo: 0.12 ila 8.0 mm.
Maksimum sürekli çalışma sıcaklığı: 2.300F'ye (1.260C) kadar
Kısa süreli kullanım: 2.336F (1.280C)
Termokupl sınıfı tel, -454 ila 2300F (-270 ila 1.260C)
Uzatma kablosu, 32 ila 392F (0 ila 200C)
